II型集中器
采用RS485有线通信的集中抄表终端
本地化存储
RS485有线采集
低功耗设计
红外调试
远程通信
产品描述
DJTL33-HX3220型系列集中器简称II型集中器，采用高性能ARM9平台、GPRS/4G/Ethernet远程通信技术研制而成，采用模块化设计和面向对象设计思想，是一款技术先进、性能稳定、运行可靠、简单易用、维护方便的新一代集中抄表终端产品。适用于各级电力公司、公用事业单位、公共建筑、居民小区、商业体、商贸市场等需要有集中抄表需求且对采集通信可靠性要求很高、电表安装比较集中的场所。本产品符合国家电网公司2013/2019版技术规范及DL/T698.45电能信息采集与管理系统第4-5部分：面向对象的互操作性数据交换协议。
本地化存储
存储62个日零点冻结电量、12个月末零点冻结电量数据，以及10个重点用户10天的24个整点电能数据，能同时管理192个用户数据
RS485有线采集
支持DL/T 645、698.45协议，可配置速率（1200/2400bps），兼容1997/2007版等各种电表协议

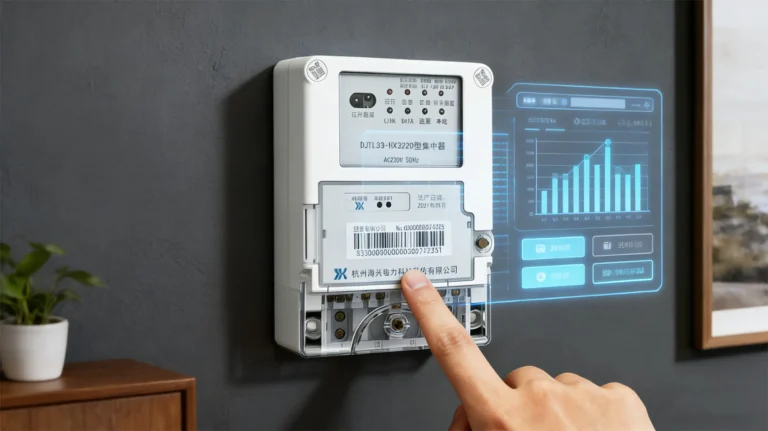

低功耗设计
节能环保，适用于长期部署场景
红外调试
支持本地参数设置与实时抄表，维护便捷
远程通信
采用模块化设计，支持热插拔，兼容多种通讯制式，可按需选择GPRS/ 4G /Ethernet等任一种通讯方式
成功案例

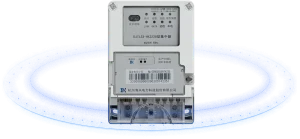

II型集中器
DJTL33-HX3220
DJTL33-HX3220
| 主要技术指标 | 规格说明 |
| 通讯规格 | Q/GDW 1376.1-2013《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》 Q/GDW 11778—2017《面向对象的用电信息数据交换协议》 |
| 额定电压 | AC 220V 规定工作范围：0.8Un ~ 1.2Un 扩展工作范围：0.7Un ~ 1.3Un |
| 静态功耗 | 有功功耗≤3W 视在功耗≤5VA |
| 时钟准确度 | 日误差≤0.5s（参比温度23℃），断电可连续运行5年以上 |
| 工作温度 | 正常长期工作的温度范围：-40℃ ~ 70℃ 极限范围：-45℃ ~ 80℃ |
| 存储和运输温度 | -40℃ ~ 70℃ |
| 存储和工作湿度 | ≤95% |
| 可靠性 | MTBF≥7.6×104h |
| 外形尺寸 | 160mm × 112mm × 71mm |
| 重量 | 约0.8kg |
