三相导轨式
具有体积小、 易安装等优点的导轨式电能表。
计量
瞬时量参数
LCD
辅助接口

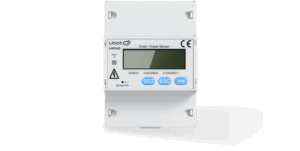

产品描述
三相导轨式电能表主要对电气线路中的三相电压、 三相电流、 有功功率、 无功功率、 频率、 功率因数等电量参数进行实时测量。 通过RS485 接口为逆变器、 充电桩等设备提供电力监测数据， 实现快速响应控制。 采用标准DIN35mm导轨式安装，具有体积小、 易安装等优点。

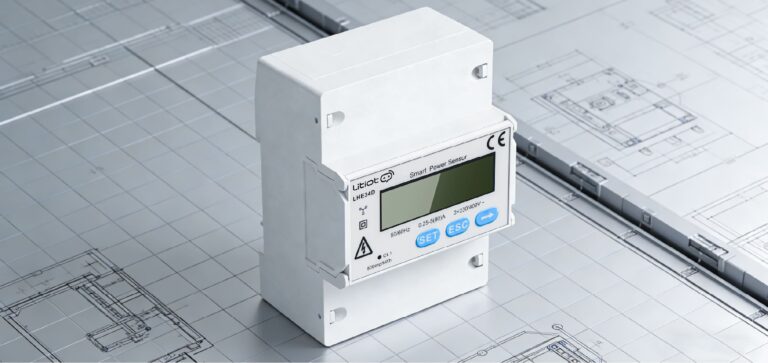

计量
● 正向有功电量、反向有功电量 ● 正向无功电量、反向无功电量
瞬时量参数
● 电压 ● 电流 ● 频率 ● 功率因素 ● 功率（有功功率、无功功率）

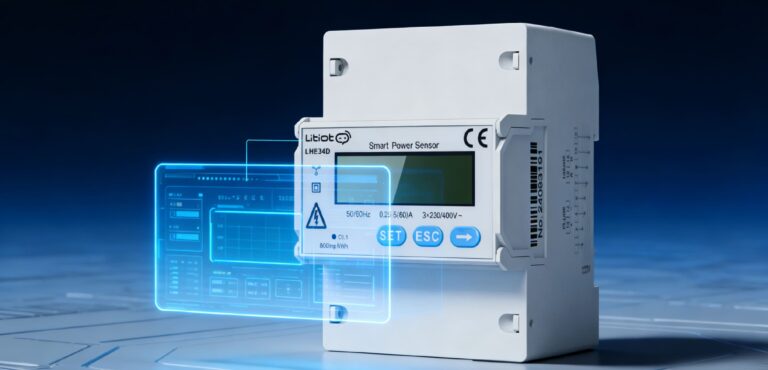

LCD
背光(选配)
辅助接口
● 1 RS485接口，协议:Modbus-RTU
● 1路辅助电源输出口:12V,2.5W(选配)
● 1路辅助电源输出口:12V,2.5W(选配)
成功案例
三相导轨式
LHE34C | LHE34D | DTSU208
LHE34C、LHE34D、DTSU208
| 项目 | 参数 |
| 接线方式 | 三相四线 |
| 电压规格 | 3x120/210V，3x230/400v，3x240/415V 规定工作电压范围70%Un~130%Un |
| 电流规格 | 3*5(80)A |
| 精度等级 | 有功1.0级，无功2.0级 |
| 频率范围 | 50Hz/60Hz |
| 温度范围 | 规定的工作温度范围为一25°C~+55°C 存储和运输温度范围为-40°C~+85°C |
| 相对湿度 | ≤95%（无凝露） |
| 电压线路功耗 | ≤2W，10VA |
| 电流线路功耗 | ≤1VA |
| 通信 | RS485接口，Modbus-RTU协议，默认波特率9600，支持4800、9600、19200、38400、115200可配置 |
| 外形尺寸 | 高99mm*宽72mm*厚66.5mm |
