三相自动重合器
一体浇筑绝缘可靠，永磁机构快速稳定，精准识别隔离故障，全面提升配网供电可靠性。
一体浇筑
保护功能丰富
简单稳定
协议支持丰富
产品描述

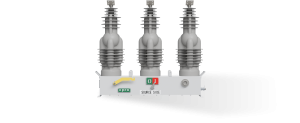

HXD811系列三相重合器包含三个型号，HXD811-15，HXD811-27和HXD811-38; 一套三相重合器包含一次部分的三相重合器开关和二次部分的三相重合器控制器；三相重合器主要用于故障识别和故障定位及隔离，提高配网馈线线路的供电可靠性水平，目前已经有非常广泛的应用。柱上断路器+FTU非常类似，主要区别在于，三相重合器的绝缘性能要求更高，由于使用的是永磁机构，其机构简单可靠，动作更加的快速，机械使用寿命更长；保护功能更丰富，支持的通讯协议更多。
一体浇筑

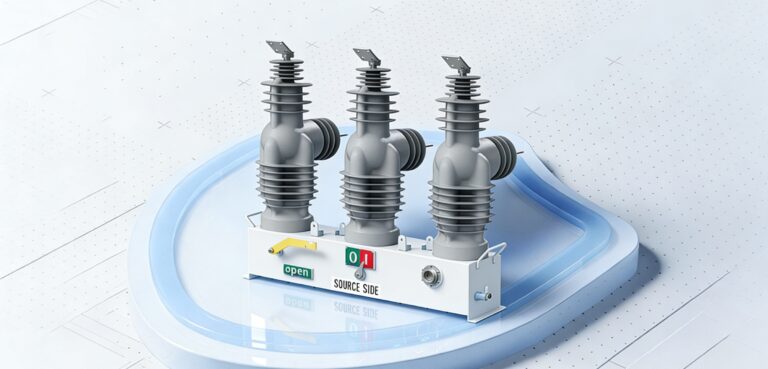

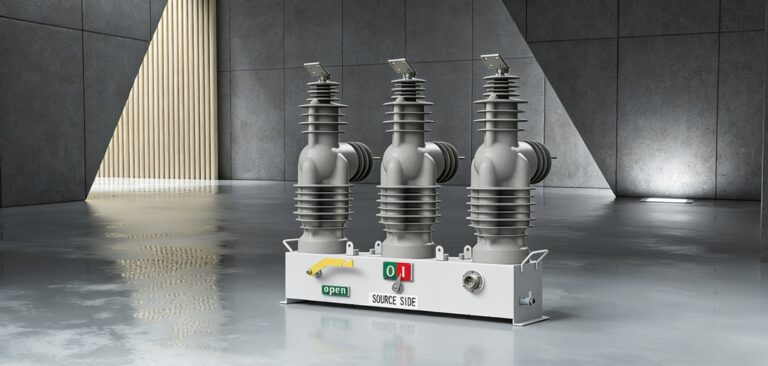

产品结构为三相一体；内置的6个电压传感器和3个电流传感器，环氧树脂材料一体浇注而成。
保护功能丰富
操作机构使用的是单稳态，三机构，三相联动的永磁机构，简单稳定，动作迅速，使用寿命更长。
简单稳定
操作机构使用的是单稳态，三机构，三相联动的永磁机构，简单稳定，动作迅速，使用寿命更长。
协议支持丰富
丰富的通讯接口及通讯协议支持，如IEC60870-5-101,IEC
60870-5-104,DNP3.0,Modbus。

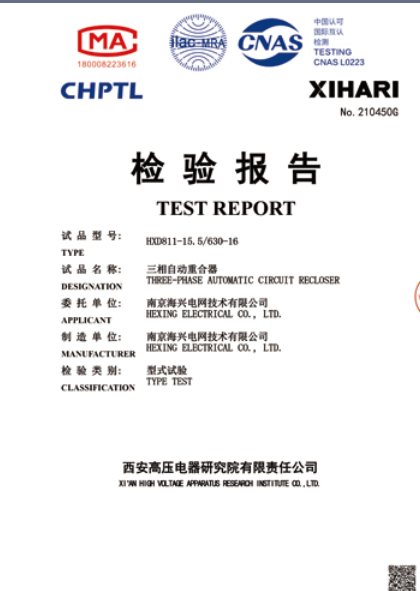

产品资质
成功案例
三相自动重合器
HXD811-38 | HXD811-F40
产品参数——次部分，三相重合器开关
| No. | Items | Data | Data |
| 1 | 额定电压 | 27kV/38 kV | 15.5kV |
| 2 | 额定电流 | 800 A | 630 A |
| 3 | 额定短时工频耐受电压, 1 min，干式 | 70 kV | 50 kV |
| 4 | 额定短时工频耐受电压, 10s，湿式 | 70 kV | 50 kV |
| 5 | 额定雷电冲击耐受电压（峰值） | 170 kV | 110 kV |
| 6 | 局放放电测量 | < 20 pC | < 20 pC |
| 7 | 额定短路开断电流 | 16 kA | 16 kA |
| 8 | 额定峰值耐受电流 | 41.6kA | 40 kA |
| 9 | 额定短时耐受电流，3s | 16 kA | 16 kA |
| 10 | 额定频率 | 50/60 Hz | 50/60 Hz |
| 11 | 电缆充电电流 | 40 A | 25 A |
| 12 | 线路充电电流 | 10A | 10A |
| 13 | IP 防护等级 | IP65 | IP65 |
| 14 | 机械寿命 | 10000 times | 10000 times |
| 15 | 额定操作序列 | O-0.2s-CO-2s-CO-2s-CO | O-0.2s-CO-2s-CO-2s-CO |
| 16 | 最小跳闸电流 | 20A（相对相）/10A（相对地） | 20A（相对相）/10A（相对地） |
| 17 | 污秽等级 | 4级 | 4级 |
| 18 | 主回路电阻 | ≤60μΩ | ≤60μΩ |
| 19 | 爬距 | 相对地: 1325mm | 相对地: 550mm |
| 相对相: 2650mm | 相对相: 1100mm | ||
| 20 | 极柱材质 | 环氧树脂 | 环氧树脂 |
| 21 | 极柱中心距 | 400±1.5 mm | 300±1.5 mm |
| 22 | 重量 (kg) | 140 | 120 |
| 23 | 尺寸 (mm) | 1121×579×975.5 | 915×493×855.5 |
| 24 | 温度范围 | ‘－40℃ － 55℃ | ‘－40℃ － 55℃ |
| 25 | 永磁机构数量 | 单个 | 单个 |
| 26 | 结构类型 | 支柱式 | 支柱式 |
| 27 | 电压传感器数量和类型 | 6个，电容分压 | 6个，电容分压 |
| 28 | 极柱材质 | 环氧树脂 | 环氧树脂 |
| 29 | 外壳材料 | 304不锈钢 | 304不锈钢 |
产品参数—二次部分，三相重合器控制器
| No. | Items | Data | Remarks |
| 1 | 供电电压 | 90-265VAC | |
| 2 | 频率 | 50/60Hz | |
| 3 | 平均功耗 | <80VA | |
| 4 | 额定电压 | 3.25/√3 | |
| 5 | 电压精度 | 0.50% | |
| 6 | 电压传感器数量 | 6 | |
| 7 | 额定电流 | 1A/5A | |
| 8 | 电流精度 | 0.50% | |
| 9 | 电流传感器数量 | 3 | |
| 10 | 通讯接口 | 串口, USB 和网口 | |
| 11 | 通讯协议 | Modbus IEC 60870-5-101 IEC 60870-5-104 DNP3.0 | |
| 12 | 保护功能 | 79 自动重合闸 | |
| 50/51 相过流保护 | |||
| 50SEF/51SEF 灵敏性接地故障(SEF) | |||
| 50Q/51Q 负序过流保护 | |||
| 46BC 断线保护 | |||
| 27 低压保护 | |||
| 59/59N 过压保护 | |||
| 81U/81O 低频过频保护 | |||
| 81R 频率变化率 (ROCOF) | |||
| 21FL 故障定位 | |||
| 13 | 逻辑可编程 | 满足用户自定义逻辑可编程需求 | |
| 14 | 外壳材质 | 304 不锈钢，厚度=2mm | |
| 15 | IP 防护等级 | IP66 | |
| 16 | 重量 | <= 85kg | |
| 17 | 尺寸 | 850mm(width)*550mm (depth) *1100mm (height) | |
| 18 | 温度范围 | '-40℃ - 70℃ | |
| 19 | 连接 | 26 芯电缆 |
