SF6绝缘环网柜 HXGNS-17.5
全密封SF6绝缘，全工况适应，20年免维护，灵活配置保障供电稳定可靠
安全性
高可靠性
经济性

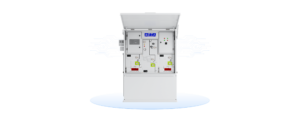

产品描述
环网柜是一种将一组高压开关设备安装在钢板金属柜体内，并拼装成间隔式环网供电单元的电气设备，并根据用户需求安装二次监测或保护设备。主要用于环网式供电，供电中的故障隔离和恢复。 特点是：结构简单、体积小、价格低、可提高供电参数和性能以及供电安全。HXGNS系列环网柜是一种SF6气体绝缘金属封闭环网单元，适用于额定电压17.5kV、频率50/60Hz
安全性
全封闭设计，可防止意外接触。一次高压所有带电部分都密封在气箱内，预防了可能发生的漏电事故。
高可靠性
所有带电部件和元件都密封在装有SF6气体的不锈钢箱体中，不受外界环境影响，以实现全绝缘、全密封和全保护；扩展母线完全绝缘和屏蔽，动热稳定性通过国家型式试验，确保了高可靠性。
经济性
产品使用寿命长，箱体20年免维护。大大减少了客户对产品的运维费用支出。外箱体满足PI54等级防护，可以保护产品不受灰尘和雨水侵扰，让产品的使用期限得到很大程度的延长。
成功案例
SF6绝缘环网柜 HXGNS-17.5
HXGNS-17.5
产品参数表
| 技术参数 | 单位 | 标准参数值 | |
| 结构形式 | / | 户内/户外 | |
| 绝缘介质 | SF6 | ||
| 额定电压 | kV | 17.5 | |
| 额定电流 | A | 400(负荷开关400，断路器200) | |
| 额定频率 | HZ | 60 | |
| 额定短路开断电流 | kA | 21 | |
| 温升试验电流 | 1.1 lr | ||
| 额定工频1min耐受电压 | 相对地/相间 | kV | 38 |
| 断口间 | kV | 45 | |
| 额定雷电冲击耐受电压峰值 | 相对地/相间 | kV | 95 |
| 断口间 | kV | 110 | |
