SF6绝缘环网柜 HXGNQ-40.5
全密封SF6气体绝缘，高稳定免维护，灵活适配35kV配网，保障供电安全可靠。
安全性
高可靠性
可扩展性
经济型
产品描述

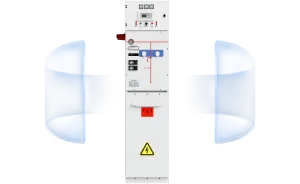

环网柜是一种将一组高压开关设备安装在钢板金属柜体内，并拼装成间隔式环网供电单元的电气设备，并根据用户需求安装二次监测或保护设备。主要用于环网式供电，供电中的故障隔离和恢复。 特点是：结构简单、体积小、价格低、可提高供电参数和性能以及供电安全。HXGNQ系列环网柜是一种SF6气体绝缘金属封闭环网单元，适用于额定电压40.5kV、频率50/60Hz

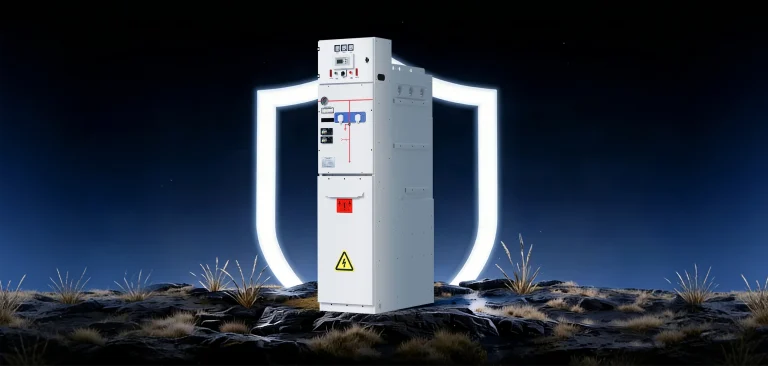

安全性
全封闭设计，可防止意外接触，满足机械联锁。

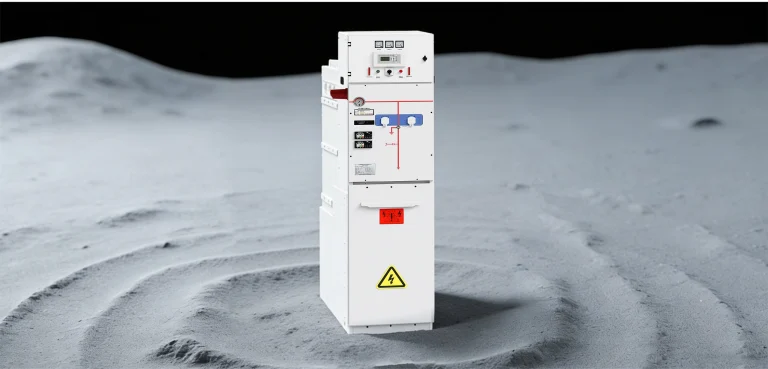

高可靠性
所有高压带电部件和元件都密封在装有SF6气体的不锈钢箱体中，以实现全绝缘、全密封和全保护；柜体表面采用静电喷涂，耐腐蚀、耐老化。
可扩展性
模块化设计可以根据需要增加各种功能单元，不同的单元可以任意组合成RMU，节省投资成本。

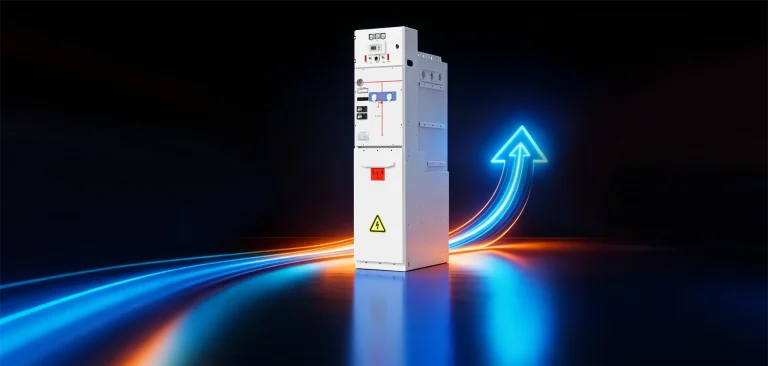

经济型
产品使用寿命长，箱体20年免维护。大大减少了客户对产品的运维费用支出。
成功案例
SF6绝缘环网柜 HXGNQ-40.5
HXGNQ-40.5
产品参数表
| 技术参数 | 单位 | V-模块 | C-模块 | F-模块 |
| 额定电压 | kV | 40.5 | 40.5 | 40.5 |
| 工频耐压 | kV | 95 | 95 | 95 |
| 工频真空断口 | kV | 95 | / | / |
| 工频隔离断口 | kV | 118 | 118 | 118 |
| 雷电冲击耐受电压 | kV | 185 | 185 | 185 |
| 雷电真空断口 | kV | 185 | / | / |
| 雷电隔离断口 | kV | 215 | 215 | 215 |
| 额定电流 | A | 630 | 630 | 高压熔丝最高100 |
| 开断能力 | kA | 20,E2 | ||
| 关合能力 | kA | |||
| 转移电流 | A | 50 | 50(5次) | 750 |
| 电寿命 | E2 | E3 | ||
| 3s短时耐受电流 | kA | 20 | 20 | |
| 内部电弧 | S | 1 | 1 | 1 |
