户外高压交流真空断路器
ZW32弹操-永磁型
真空灭弧安全可靠，全密封结构免维护，体积小重量轻，可配置智能控制，灵活适应城网农网多种场景。
操作灵活、方便
操作功率小、可靠性高
高性能材料

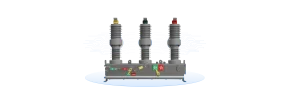

产品描述
ZW32柱上断路器是额定电压12kV、三相交流50Hz的户外配电开关设备，断路器具有手动、电动两种操作方式，主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流，在变电站及工矿企业配电系统中广泛应用，更适用于农村电网及频繁操作的场所

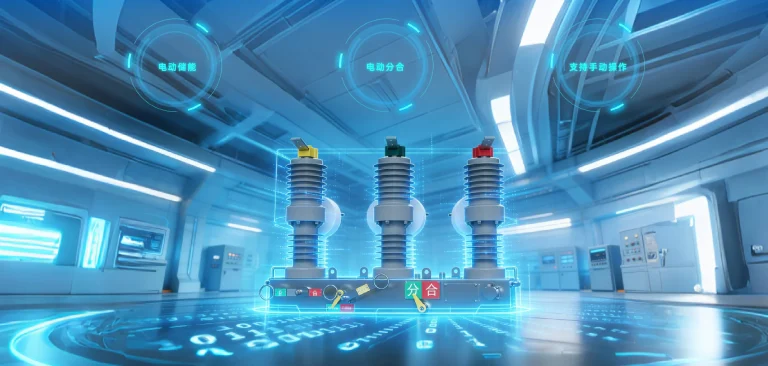

操作灵活、方便
采用电动储能，电动分合，同时支持手动操作功能

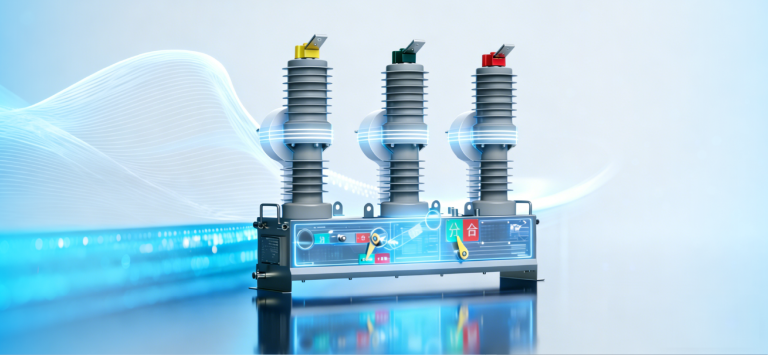

操作功率小、可靠性高
全新设计的小型电动机构，分合闸能耗低。

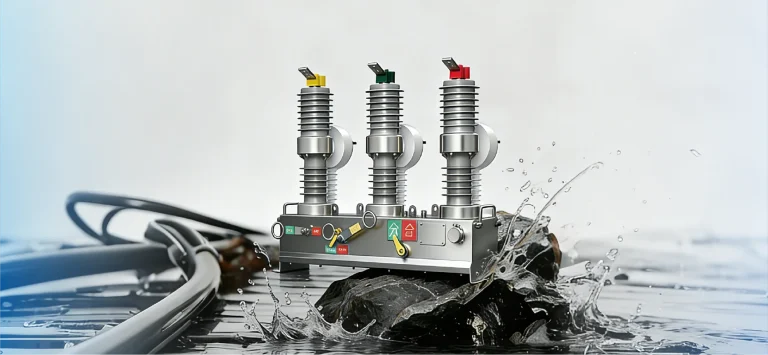

高性能材料
开关外壳具有良好的耐腐蚀性

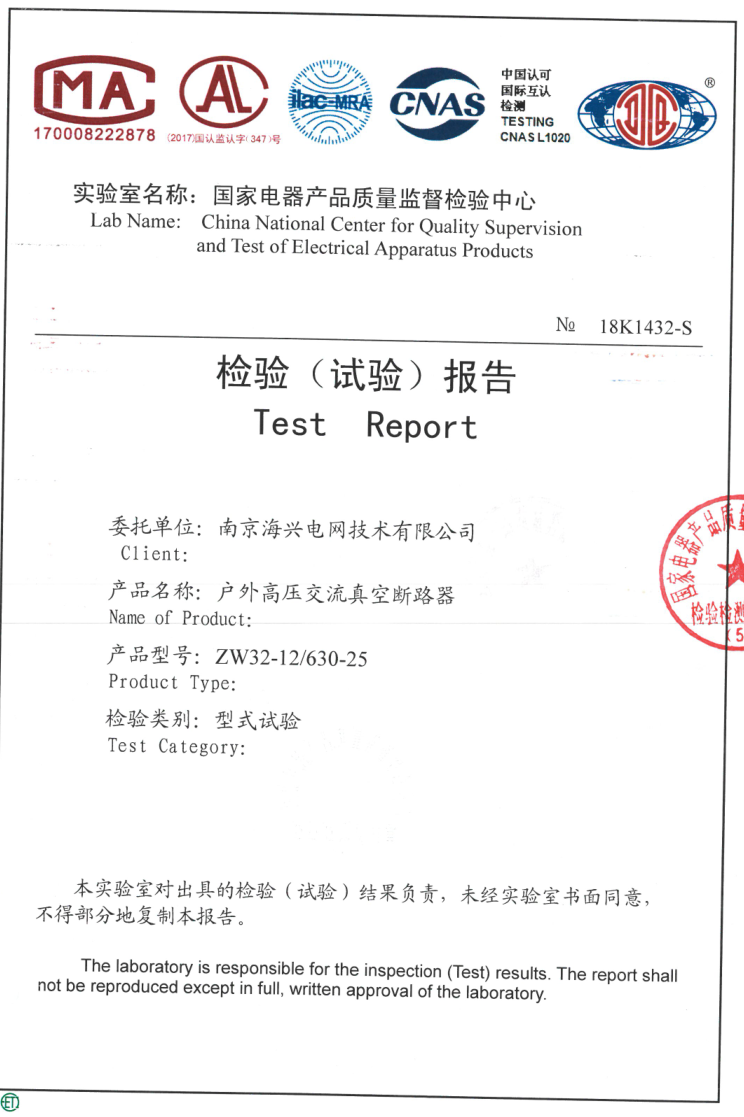

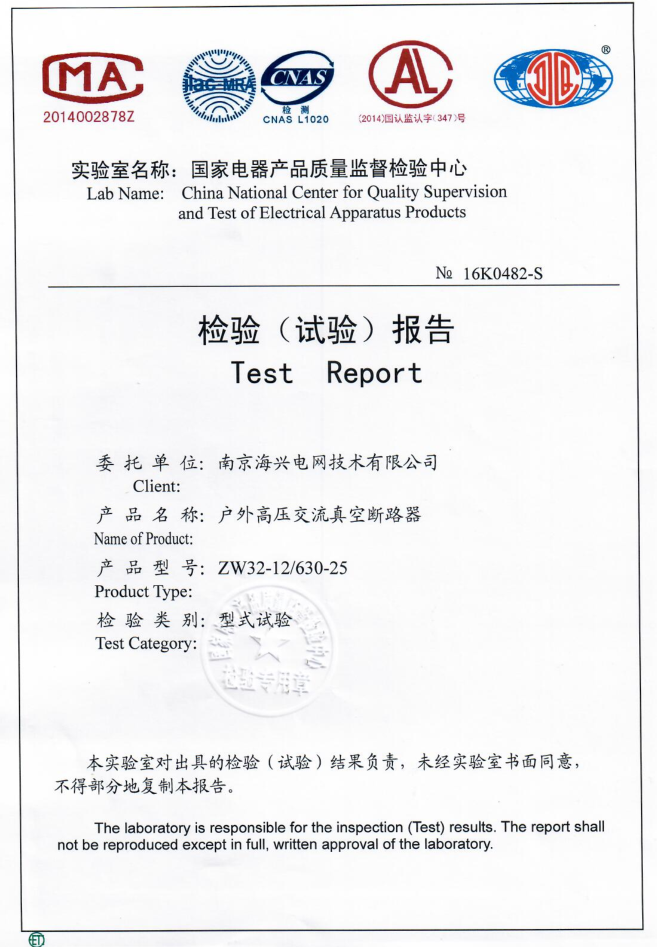

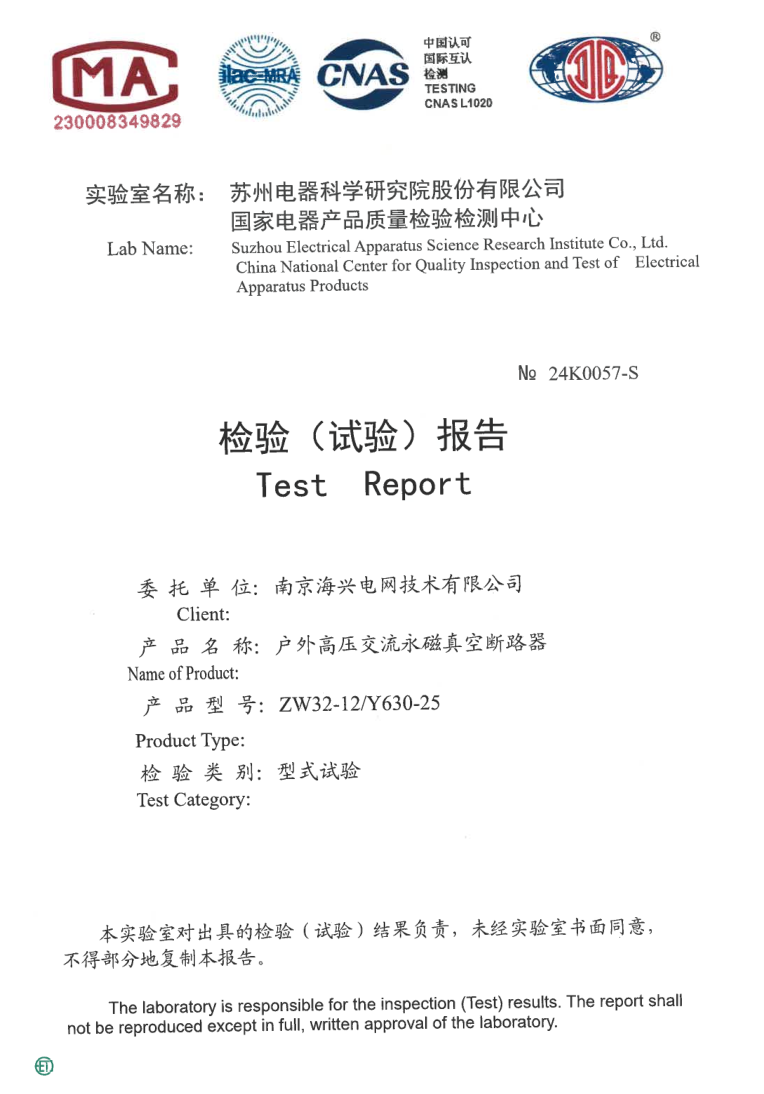

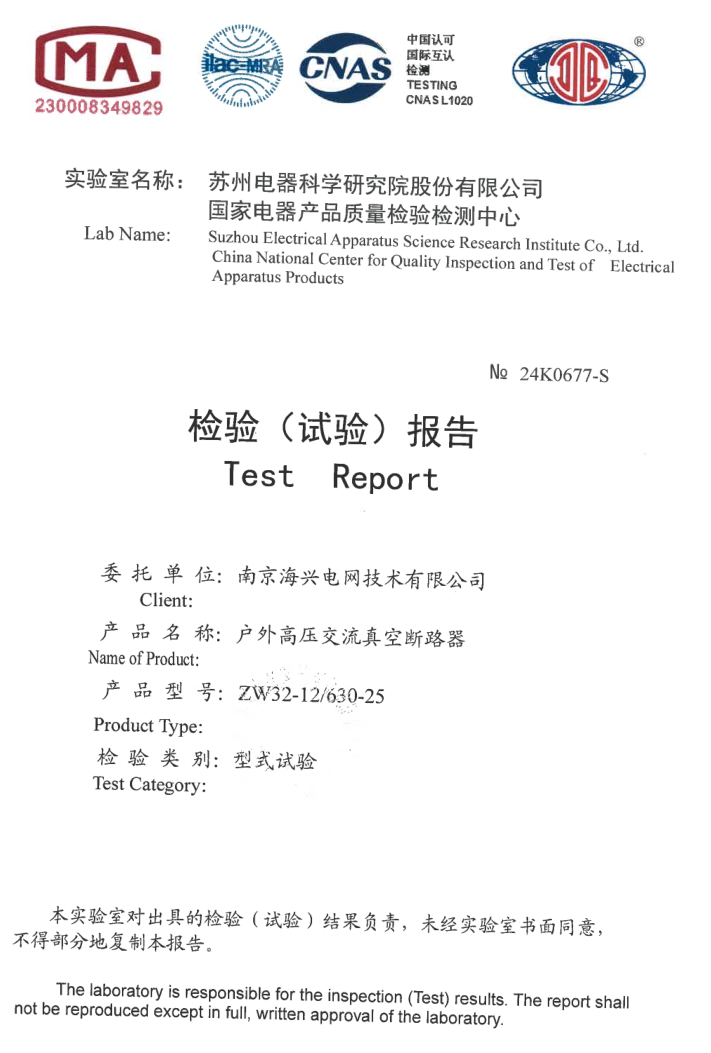

产品资质
成功案例
户外高压交流真空断路器
ZW32弹操-永磁型
（ZW32弹操/永磁型）
机械特性
| 参数名称 | 数据 | 单位 |
| 触头开距 | 9±1 | mm |
| 触头超行程 | 2.5±0.5 | mm |
| 分闸速度 | 1.25±0.2 | m/s |
| 合闸速度 | 0.75±0.2 | m/s |
| 触头合闸弹跳时间 | ≤2 | ms |
| 相间中心距离 | 340±2 | mm |
| 三相分合闸不同期性 | ≤2 | ms |
| 各相导电回路电阻 | ≤70 | μΩ |
| 合闸时间 | ≤60 | ms |
| 分闸时间 | ≤45 | ms |
| 储能电动机额定功率 | 40 | W |
额定参数与绝缘性能
| 项目 | 数值 | 单位 |
| 额定电压 | 12 | kV |
| 额定频率 | 50 | Hz |
| 额定电流 | 630 | A |
| 额定短路开断电流（有效值） | 20/25 | kA |
| 额定峰值耐受电流（峰值） | 50/63 | kA |
| 额定短时耐受电流（4s）（有效值） | 20/25 | kA |
| 额定短路关合电流（峰值） | 50/63 | kA |
| 机械寿命 | 10000 | 次 |
| 额定短路开断电流开断次数 | 30 | 次 |
| 工频耐压（1min）：相间、相对地/断口（有效值） | 42/48 | kV |
| 雷电冲击耐受电压（峰值） | 75/85 | kV |
