低压抽出式开关柜 MNS
MNS低压抽出式成套开关设备，主打4000A及以下配电系统全场景应用，覆盖多行业核心配电需求。
防护等级可选
电气性能优良
母线系统可靠
设计灵活
空间利用高效
产品描述
MNS 低压抽出式成套开关设备适用于交流频率为50-60Hz，额定工作电压为 400V(690V)，额定电流为4000A 及以下的发、供电系统，用于配电、电动机集中控制、无功补偿等。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所。
防护等级可选

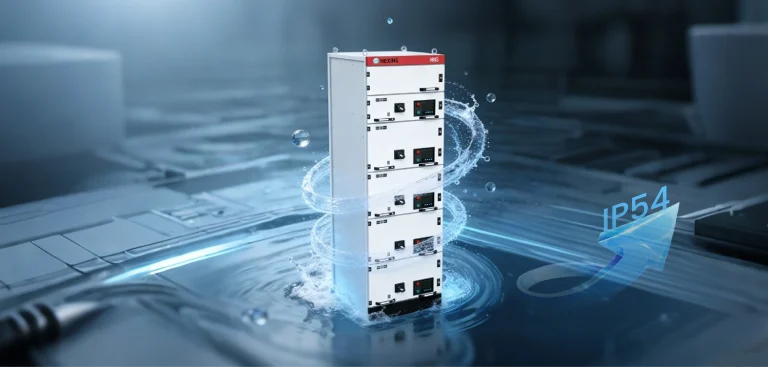

标准防护等级为IP40，特殊环境可升级至IP54，能适应潮湿、粉尘等复杂工况。
电气性能优良
主母线最大电流达6300A，短时耐受电流100kA(1秒)，母线采用双层 ESLOK涂层螺栓连接，确保免维护运行。
母线系统可靠
母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠。
设计灵活

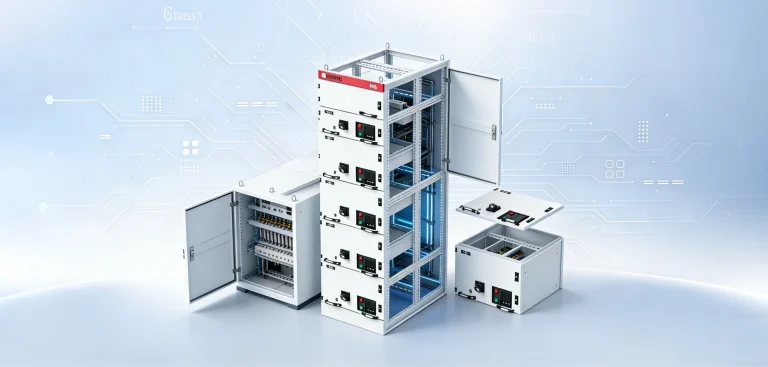

以 25mm 为模数的C型型材，结构通用性强，组装灵活。采用标准模块设计，有200余种组件可组成不同方案的框架结构和抽屉单元，能满足各种结构形式、防护等级及使用环境的要求。
空间利用高效

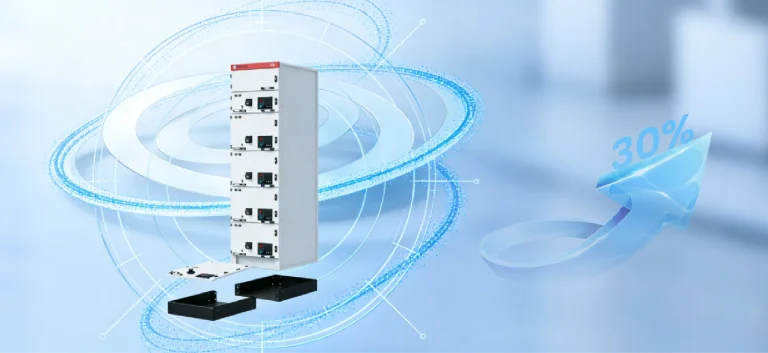

设计紧凑，能以较小空间容纳较多功能单元，单柜最多可容纳72 个抽屉，较传统柜体容量提升30%以上。

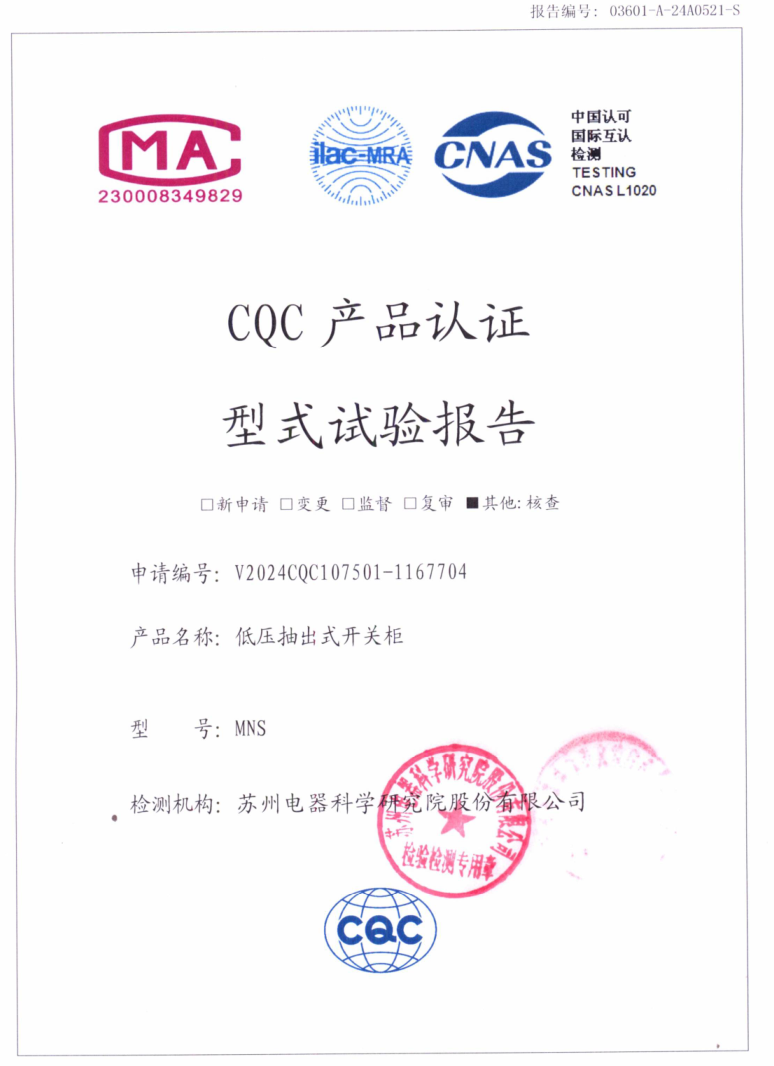

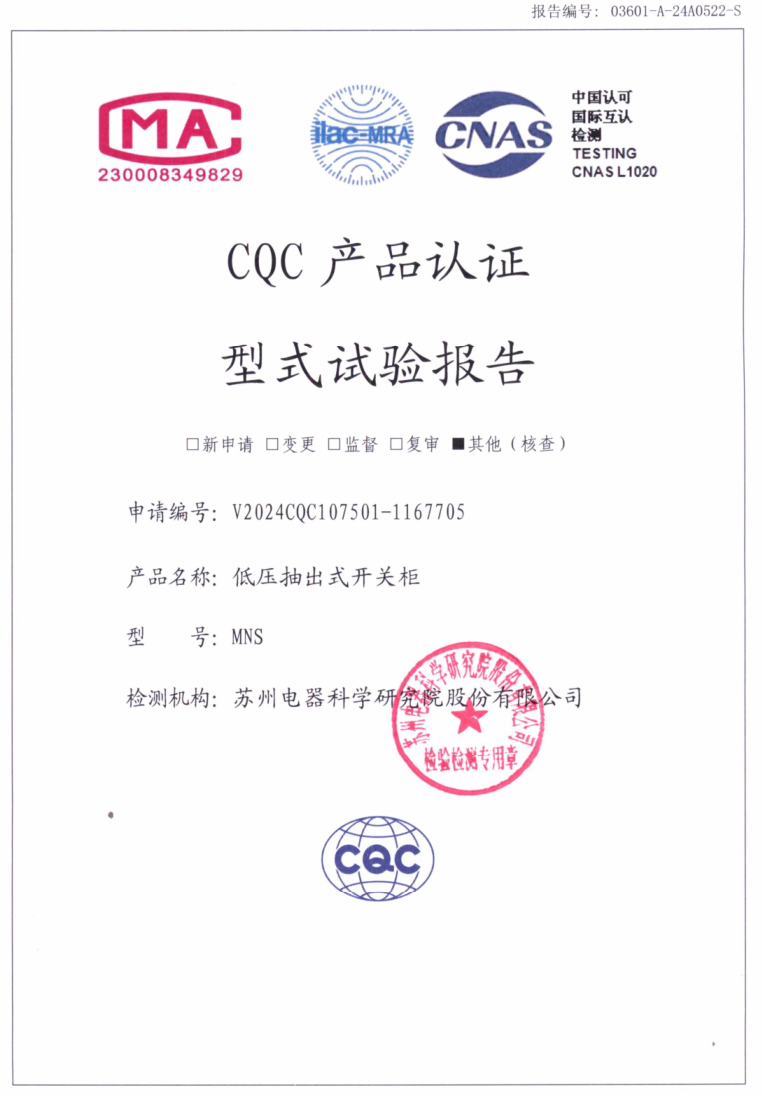

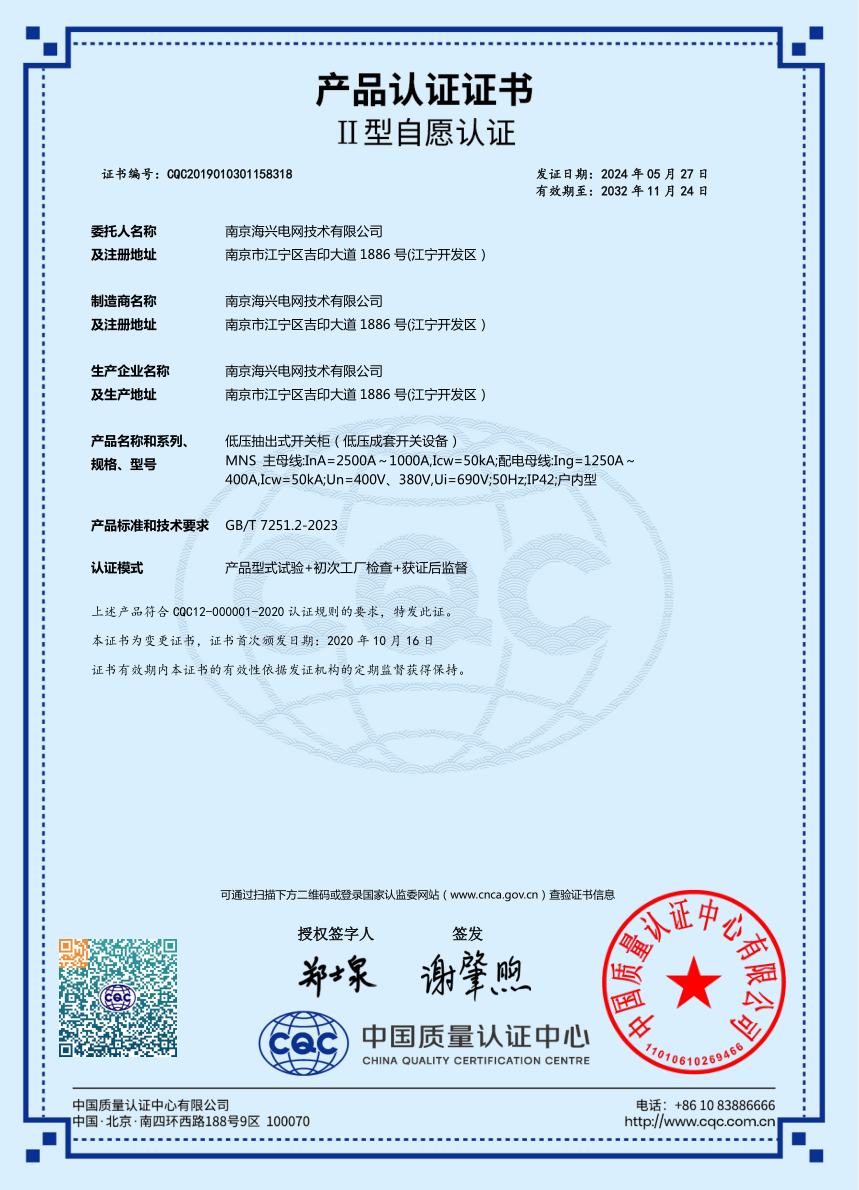

产品资质
成功案例
低压抽出式开关柜 MNS
MNS
技术参数
| 项目 | 参数 | ||||
| 额定电压 | 额定绝缘电压 | AC 690V | AC 1000V | ||
| 额定工作电压 | AC 400V | AC 400V | |||
| 额定冲击耐受电压 | 8kV | 12kV（进线柜、馈电柜）、8kV（控制柜） | |||
| 额定电流 | 主母线 | 额定电流 | 2500A | 4000A | 6300A |
| 额定峰值耐受电流 | 105kA | 176kA | 220kA | ||
| 额定短时耐受电流 | 50kA | 80kA | 100kA | ||
| 控制柜配电母线 | 额定电流 | 1250A | 1500A | 2000A | |
| 额定峰值耐受电流 | 105kA | 105kA | 176kA | ||
| 额定短时耐受电流 | 50kA | 50kA | 80kA | ||
| 配(馈)电柜配电母线 | 额定电流 | / | / | 2000A | |
| 额定峰值耐受电流 | / | / | 176kA | ||
| 额定短时耐受电流 | / | / | 80kA | ||
| 额定频率 | 50Hz | ||||
| 防护等级 | IP42 | IP42 | IP43 |
