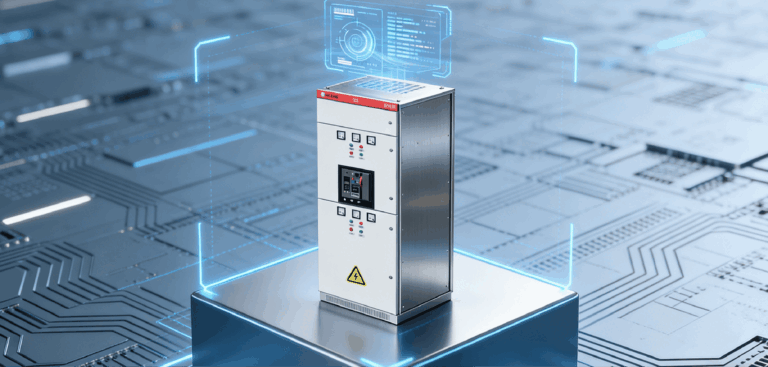

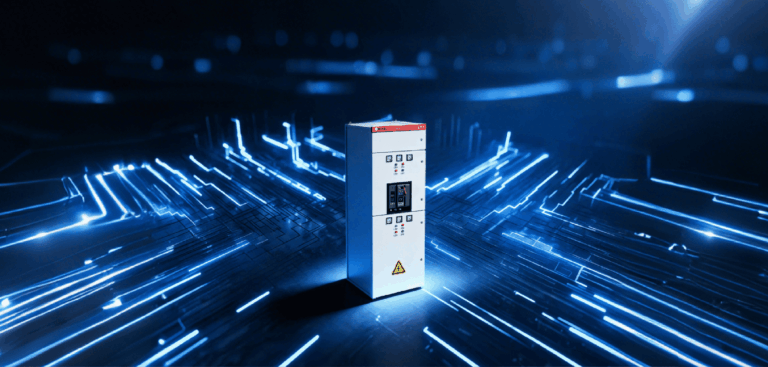

低压抽出式开关柜 GCS
高效配电与电机控制的核心低压成套装置。
电气性能优良
通用性强
维护便捷
结构设计合理
产品描述
GCS 低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统，在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所，作为三相交流频率为50 (60) Hz、额定工作电压为 380V(400V)、(660V)，额定电流为4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿的低压成套配电装置。
电气性能优良
动、热稳定性好，能承受短路电流的冲击。主电路插头采用叠片式结构，弹簧采用锰钢材质，耐受过载电流能力强;二次接插件接触行程长，接线和出线互不干涉，方便布线。
通用性强
零部件紧固连接而成，能满足各种结构形式、防护等级及使用环境的需要，且避免了焊接变形。
维护便捷
抽屉可带电插拔，维护时无需全柜停电,能实现业务运行零中断。维护人员操作无触电风险，大幅提升运维效率。
结构设计合理
内部安装灵活方便。构架有全组装式和部分焊接式两种结构供用户选择。水平主母线采用柜后平置式排列，增强了母线抗电动力的能力，使主电路具备高短路强度能力。

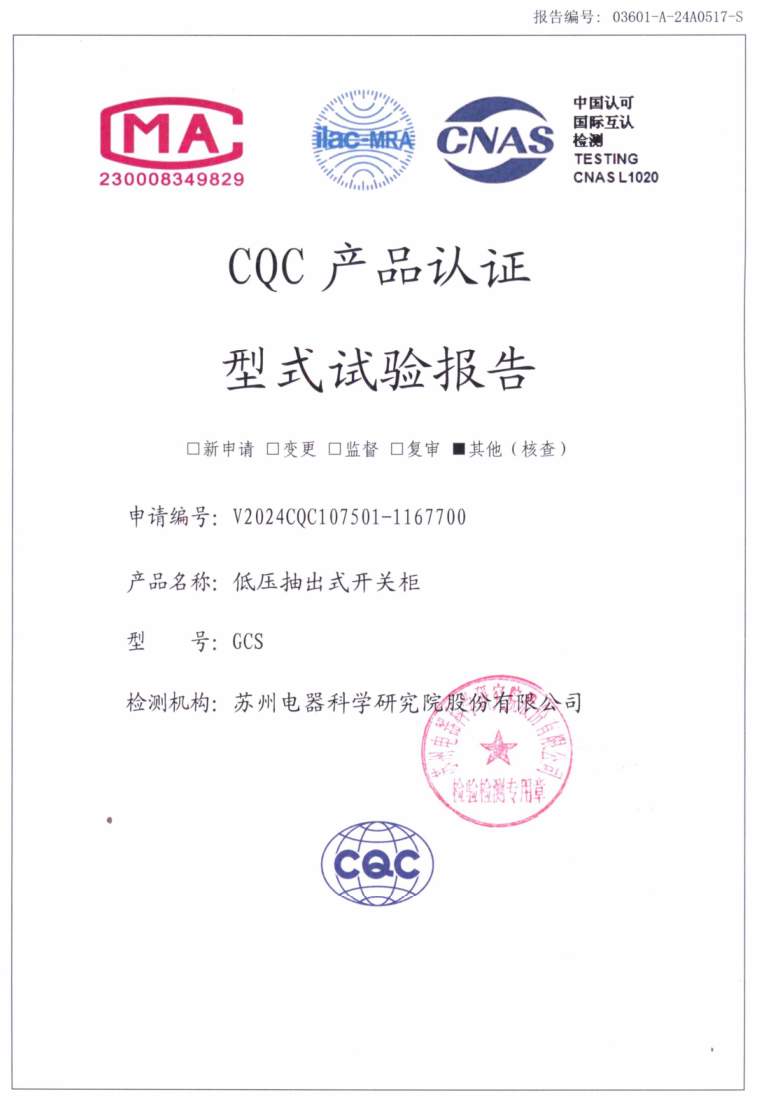

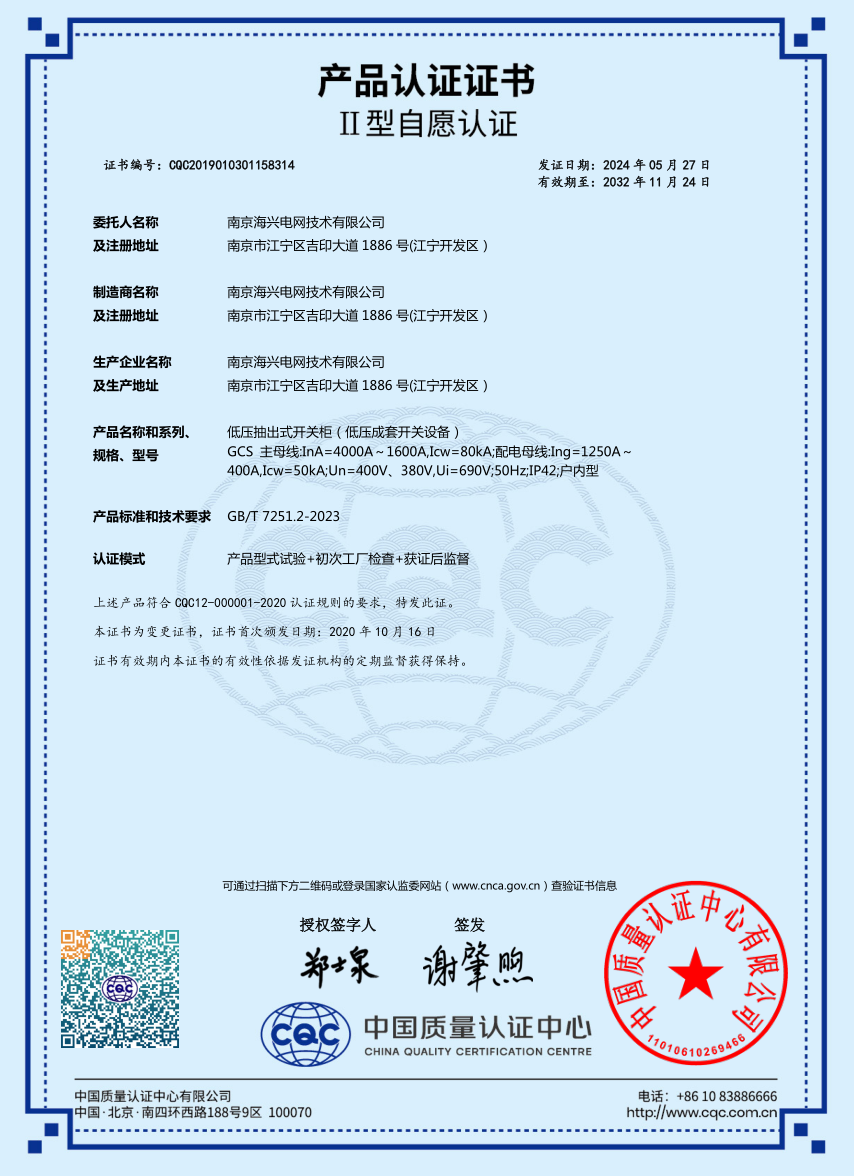

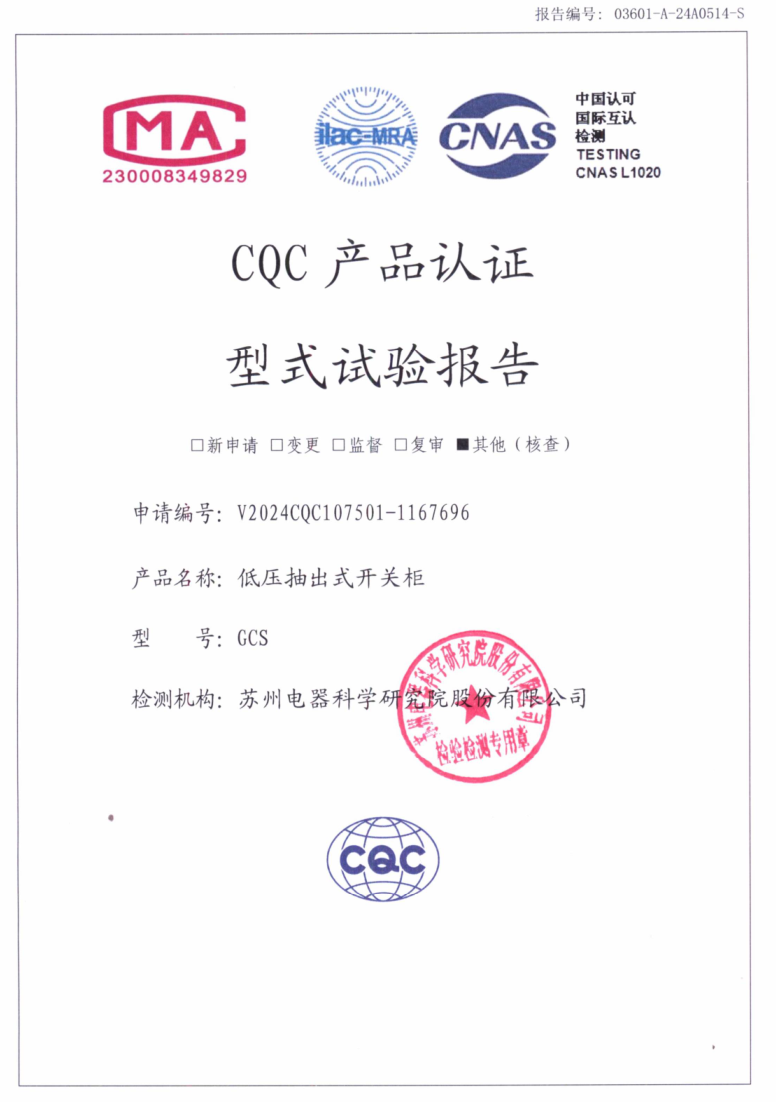

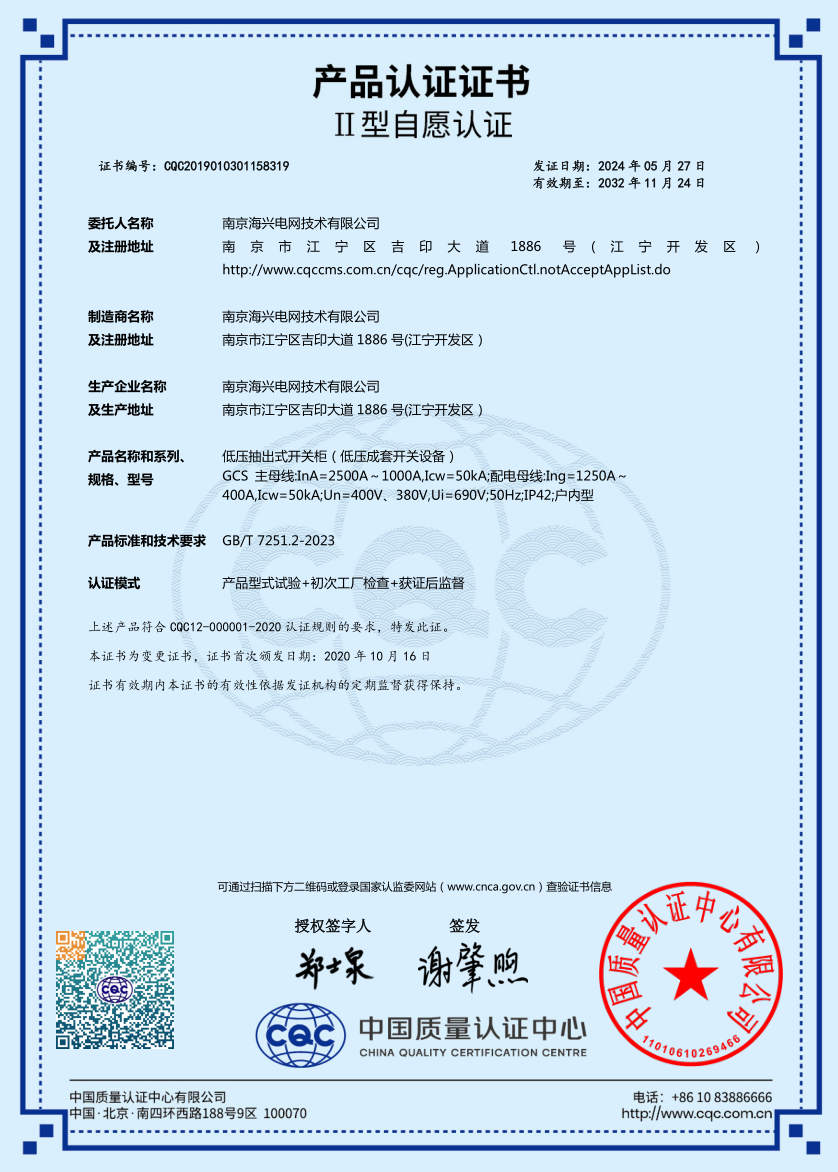

产品资质
成功案例

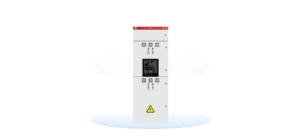

低压抽出式开关柜 GCS
GCS
技术参数
| 额定电压 | 项目 | 参数 |
| 额定绝缘电压 | AC 690V | |
| 额定工作电压 | AC 400V | |
| 额定冲击耐受电压 | 8kV | |
| 额定电流 | 主母线 | 额定电流 2500A 4000A |
| 额定峰值耐受电流 176kA | ||
| 额定短时耐受电流 80kA | ||
| 控制柜配电母线 | 额定电流 1250A | |
| 额定峰值耐受电流 105kA | ||
| 额定短时耐受电流 50kA | ||
| 额定频率 | 50Hz | |
| 防护等级 | IP42 |
