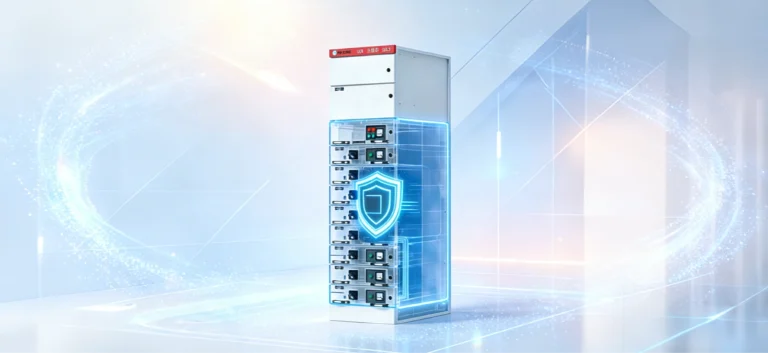

低压抽出式开关柜 GCK
高效配电与电机控制的核心低压成套装置。
功能单元多样
母线系统可靠
安全性高
结构设计合理
产品描述
GCK低压抽出式开关柜是一种适用于发电厂、变电站、工厂企业、高层建筑等场合的动力配电中心(PC)和电动机控制中心(MCC)的低压成套配电装置。用于交流50-60Hz，额定工作电压660V及以下，额定电流4000A及以下的电力系统，实现配电、电动机集中控制和无功补
功能单元多样
同类型抽屉单元具有良好的互换性。功能单元室门与回路主开关的操作机构具有联锁装置，保障操作安全。
母线系统可靠
采用三相五线制，水平母线装于柜顶，N线既可以装于柜顶，也可以装于柜下部，PE线装于柜下部。母线采用铜母线，机械强度高、散热性好。
安全性高
设有机械联锁，只有手柄在分断位置时门才可以开启，防止误操作。功能单元隔室之间采用金属板分隔，能有效防止事故扩散。

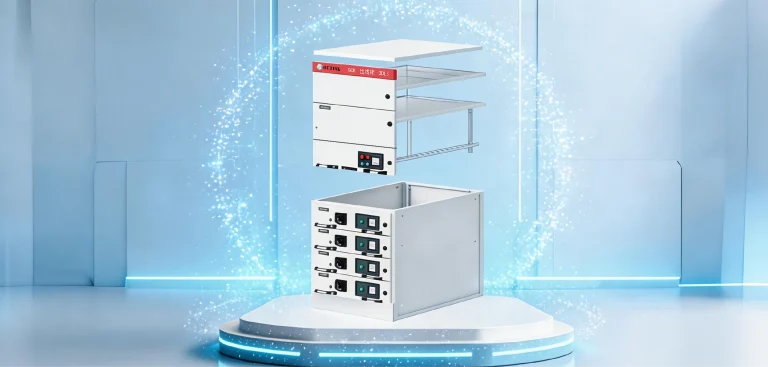

结构设计合理
基本柜架为组合装配式结构，通过螺钉紧固互相连接，避免了焊接变形和应力，提高了安装精度。柜架及零部件安装孔模数化，组装灵活方便。内部结构件采用镀锌处理，外部结构经磷化处理后采用静电环氧粉末喷涂，耐腐蚀、外观美观。

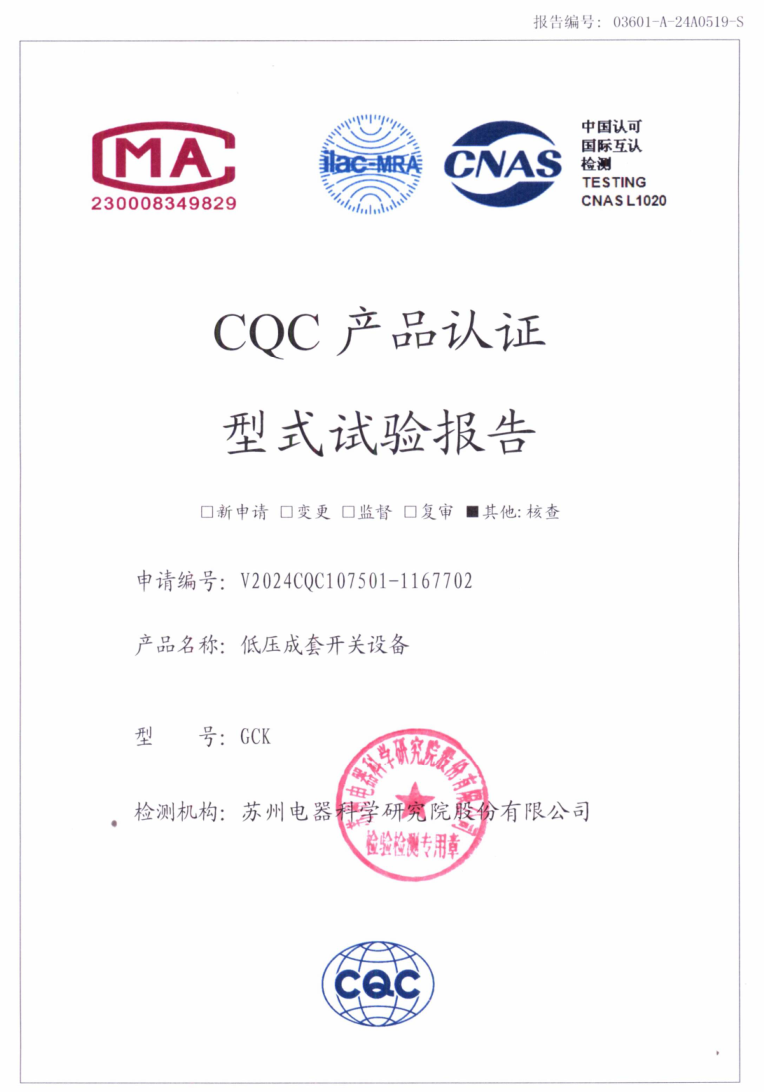

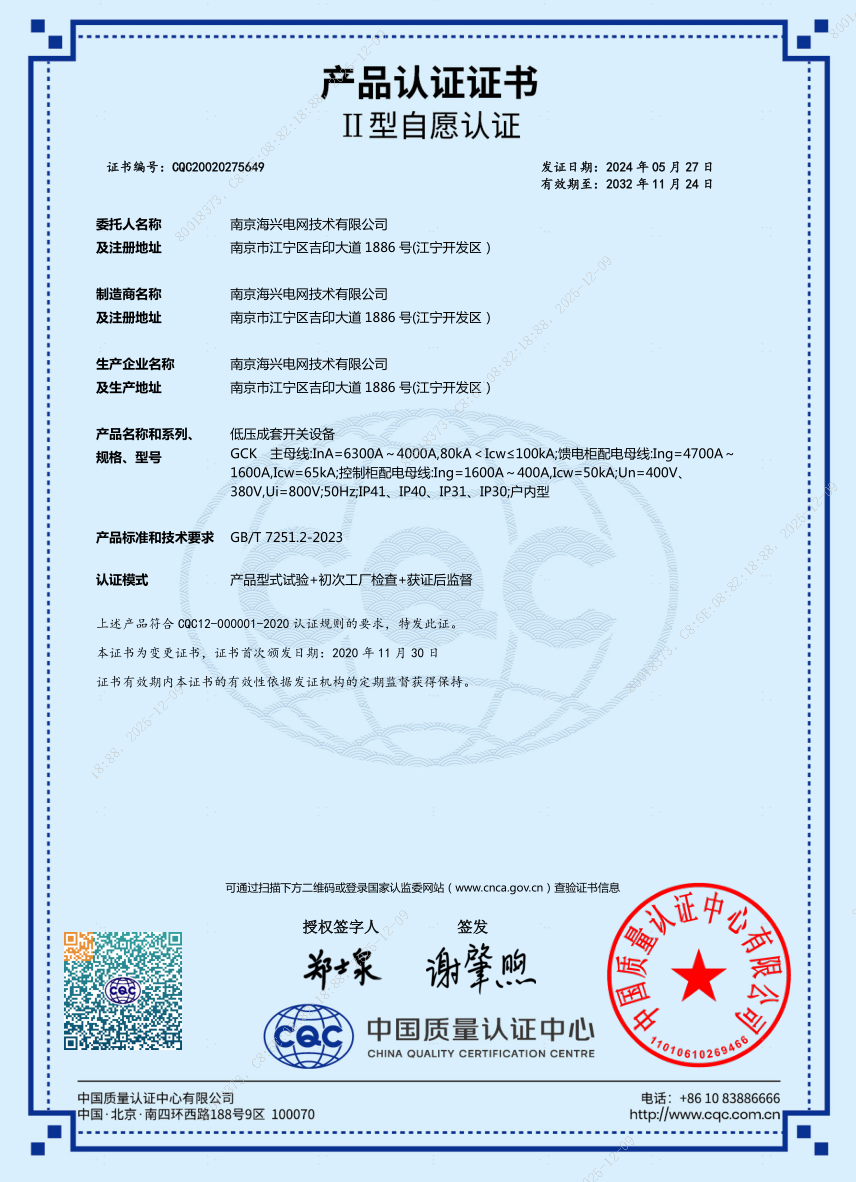

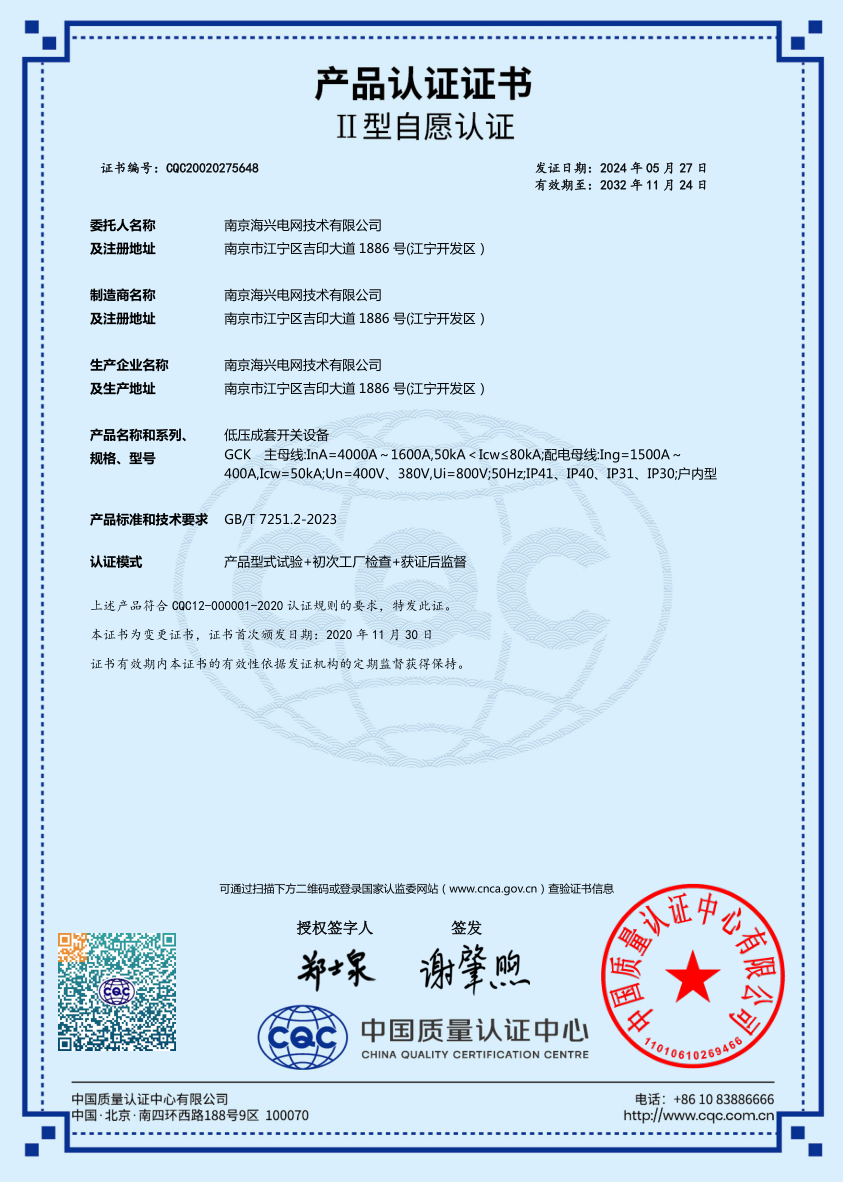

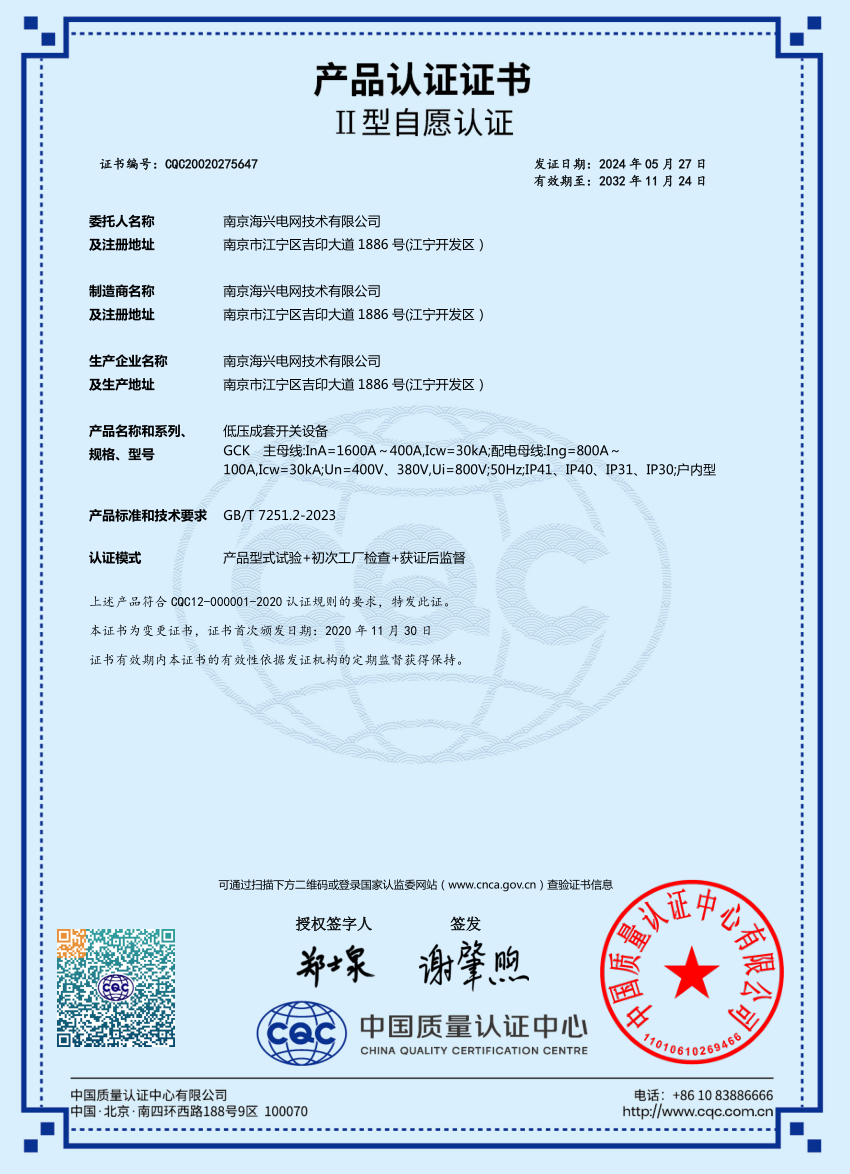

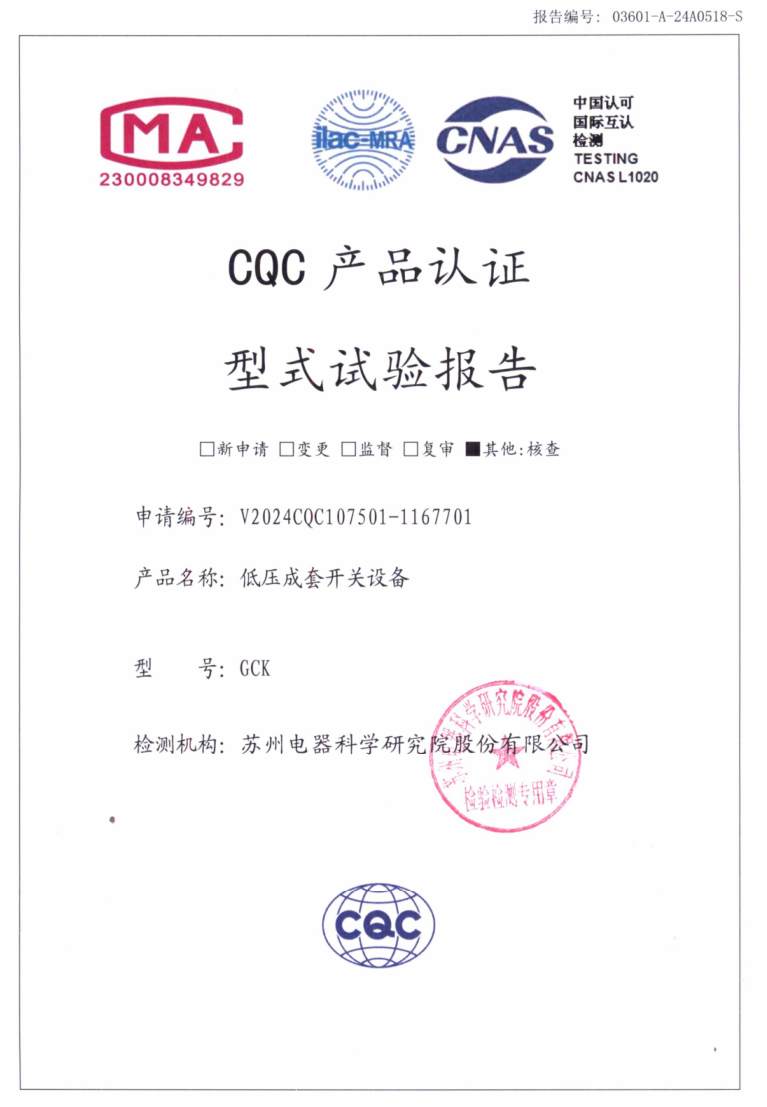

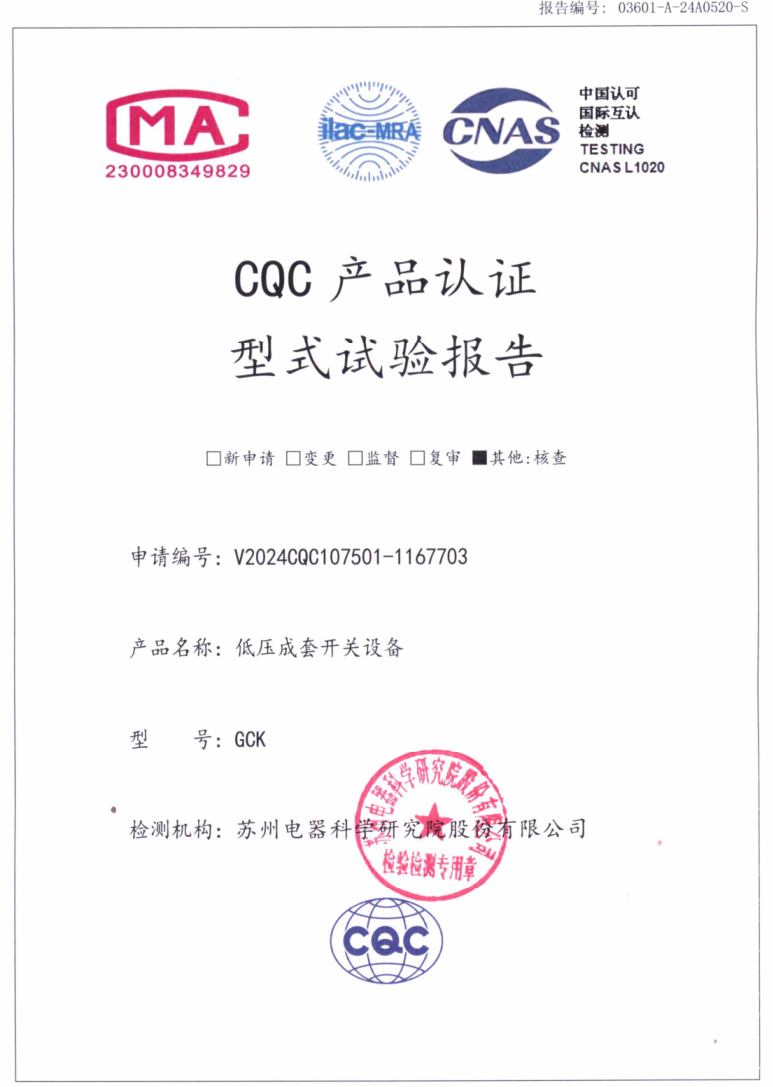

产品资质
成功案例
低压抽出式开关柜 GCK
GCK
技术参数
| 项目 | 参数 | ||||
| 额定工作电压 | 400V、380V | ||||
| 额定绝缘电压 | 800A | ||||
| 额定频率 | 50Hz | ||||
| 额定电流 | 主母线 | 额定电流 | 1600A | 4000A | 6300A |
| 额定短时耐受电流 | 30kA | 80kA | 100kA | ||
| 额定峰值耐受电流 | 63kA | 176kA | 220kA | ||
| 控制柜配电母线 | 额定电流 | 800A | 1500A | 1600A | |
| 额定短时耐受电流 | 30kA | 50kA | 50kA | ||
| 额定峰值耐受电流 | 63kA | 105kA | 105kA | ||
| 配(馈)电柜配电母线 | 额定电流 | / | / | 4700A | |
| 额定短时耐受电流 | 65kA | ||||
| 额定峰值耐受电流 | 143kA | ||||
| 过电压类别 | Ⅳ级 | ||||
| 污染等级 | 3级 | ||||
| 防护等级 | IP41 |
