一体式直流表
针对直流屏、充电桩、电信基站等应用场景的直流表。
电能计量
通讯功能
数据存储
数据冻结
时钟、时段及费率功能
输出功能
事件记录
参数测量和显示

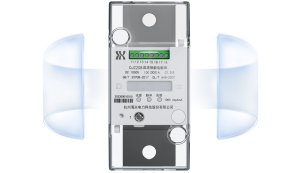

产品描述
采用微电子技术计量直流电能， 具有多协议支撑，超低功耗， 与直流充电桩配套使用。具有液晶显示、 电能计量、 时钟、 RS485通讯、 电脉冲及秒脉冲输出、 瞬时数据测量及监测等功能，适用于直流电能计量。
技术指标符合GB/T33708-2017《静止式直流电能表》标准要求，2路独立RS485接口， 支持DL/T645-2007协议，支持工业广泛应用协议Modbus-RTU，方便快速集成。
电能计量
正向、反向电能计量功能; 支持尖、峰、平、谷四个费率，具有两套费率时段表，可在指定时间进行切换
通讯功能
2路RS485，支持DL/T645-2007，Modbus-RTU协议

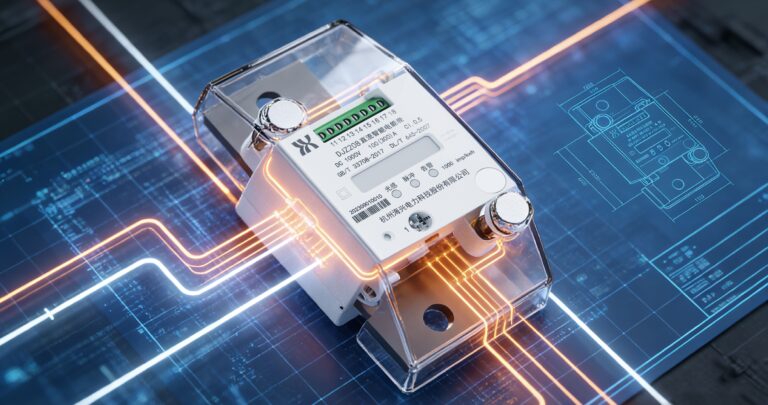

数据存储
存储最近100 次充电信息记录; 存储上12个月结算日的单向或双向总电能和各费率电能数据; 在电能表电源断电的情况下，结算数据至少可保存10年，其他数据至少保存3年
数据冻结
支持定时冻结、瞬时冻结、日冻结、约定冻结、整点冻结等功能
时钟、时段及费率功能
内置硬件时钟电路，日历、计时和闰年自动切换。在室温下，时钟准确度≤+1s/d，在-25°℃~+60℃温度范围内，时钟准确度≤±1s/d
输出功能
电脉冲输出
秒信号输出
秒信号输出

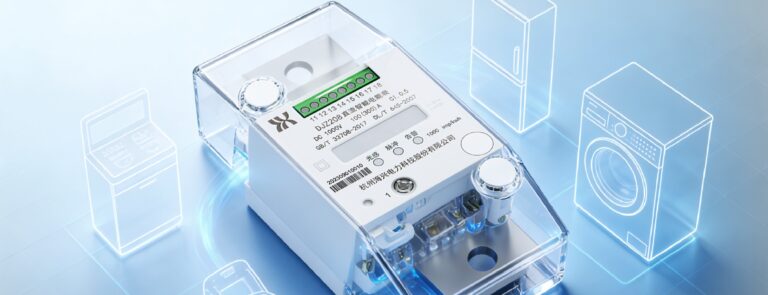

事件记录
校时总次数，以及最近10次校时的时刻、操作者代码; 编程总次数，最近10次编程记录，编程时刻、操作者代码及编程项; 开表盖总次数、最近 10 次开表盖的发生、结束时刻以及开表盖发生时刻的电能量

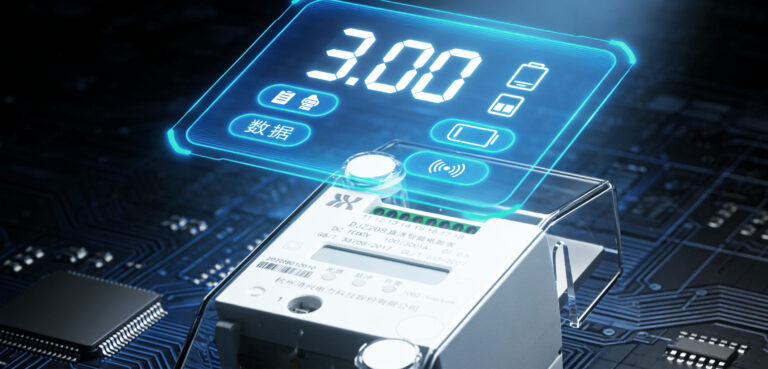

参数测量和显示
测量、显示当前直流电能表的电压、电流、功率、时间、电能量等参数和信息
成功案例
一体式直流表
DJZ208
DJZ208
| 技术参数 | |
| 基本电气参数 | |
| 参比电压Un | 1000V |
| 参比电流In | 100A |
| 最大电压 | 1.15Un |
| 最大电流 | 300A、400A |
| 最小电流lmin | 1%In |
| 启动电流lst | 2‰In |
| 潜动 | 防潜动 |
| 工作电压范围 | DC9V-30V |
| 精度等级 | |
| 准确度等级 | 0.5级 |
| 脉冲常数 | |
| 光脉冲常数 | 1000 imp/kwh，50-1000 imp/kwh可配置 |
| 电脉冲常数 | 1000 imp/kwh，50-1000imp/kwh可配置 |
| 功耗 | |
| 电压线路功耗 | ≤0.5W |
| 电流线路功耗 | ≤40mW/A*lmax |
| 辅助电源功耗 | ≤2W |
| 时钟精度 | |
| 时钟准确度 | ±0.1s/℃/24h(常温 23℃) |
| 数据存储 | |
| 停电后数据保存时间 | >10年 |
| 环境参数 | |
| 正常工作温度 | -25℃~+60℃ |
| 极限工作温度 | -40℃~+70°C |
| 存储和运输温度 | -40℃~+70℃ |
| 存储和工作湿度 | 年平均≤75% |
