华氏箱变
华式箱变是集成先进技术的预装式变电站，适用于各类变配电场景，尤其适配配电、风电、光伏工程。
智能化设计
结构紧凑
环保节能
维护与可靠性

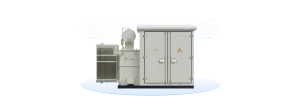

产品描述
ZGS-Z（H）-24/0.4kV组合式变压器（（又称为美式箱变），该产品作为配电网中重要的供电单元，将高压负荷开关、高压熔断器置于变压器的箱内。油箱采用全密封的结构，箱内变压器油具有良好的绝缘性能和散热性能它具有体积小、重量轻、安装维护方便，安全可靠、外形美观等优点。广泛应用于城市、住宅小区、厂矿、机场、码头、铁路等户外供电场所。

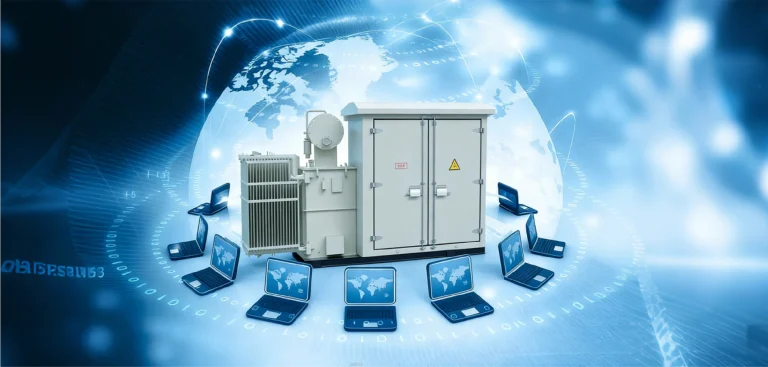

智能化设计
全站采用智能化设计，保护系统采用变电站微机综 合自动化装置，可实现“四蛋”功能(遥测、遥信、遥控、遥调)。
结构紧凑
取消变压器室，多采用油浸式变压器，并直接外挂在箱变壳体外，占地面积更小，仅为欧式箱变的 58%左右。
环保节能
变压器散热片敞开式安装，实现自然通风，减少了因强迫通风带来的风扇性能不可靠问题，散热效果好，减少了因过热导致的电能损失。整体设计考虑到了防尘、防雨雪、防沙尘等环境因素，适合长期户外使用。
维护与可靠性
母排连接高压开关与变压器，解决了用电缆连接带来的运行安全问题。设有接地开关、避雷器、机械联锁等安全装置，确保人身安全。高压开关的隔离刀与灭弧室及熔断器设计为分室放置，实现了单台检修无需停用其他设备的性能。

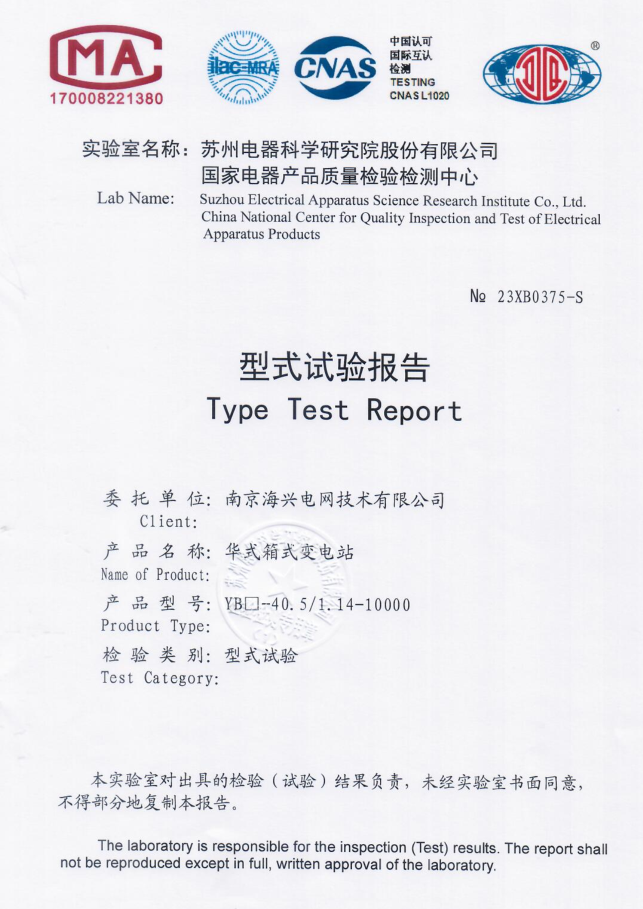

产品资质
成功案例
华氏箱变
YB-40.5/1.14kV
技术参数
| 项目 | 参数 |
| 额定电压 | 37/1.14kV |
| 额定容量 | 10000kVA |
| 额定电流 | 156.04/5064.48A |
| 额定频率 | 50Hz |
| 联结组标号 | Dyn11 |
| 短时耐受电流 | 31.5kA |
| 峰值耐受电流 | 80kA |
| 短时耐受电流 | 65kA |
| 峰值耐受电流 | 143kA |
| 短时耐受电流 | 31.5kA |
| 峰值耐受电流 | 80kA |
| 外壳顶端耐受负荷 | ≥ 2500N/m² |
| 声压级 | ≤ 65dB |
| 声功率级 | ≤ 72dB |
| 外壳材质 | 铁板/镀锌板/不锈钢等 |
| 防护等级 | IP54 |
| 外形尺寸 | 根据所选变压器容量和形式，选定不同的外形尺寸 |
