环保气体绝缘环网柜 HXGNA-12
采用干燥空气替代SF6，零碳环保；结构紧凑、模块化设计，集成智能监控与故障诊断，安全可靠，助力绿色配网升级
环保气体绝缘
高可靠性
模块化设计
智能化

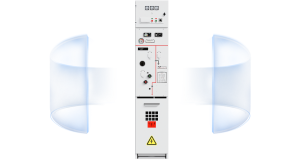

产品描述
HXGNA型环保气体绝缘金属交流封闭开关设备基于国家实现“双碳”目标而开发的新一代配电开关设备，其技术特点是以人工合成干燥空气替代SF6气体作为绝缘介质，真空开关对负荷电流和故障电流开合，设备布置为在真空开关上端设计有导 通、隔离、接地功能转换的三工位开关，线路的预伏接地短 路电流由回路内真空开关关合，能有效避免关合过程中电 弧对柜内环境的污染，环网柜的外形尺寸、操作顺序、“五 防”联锁满足国网典设方案的规定。

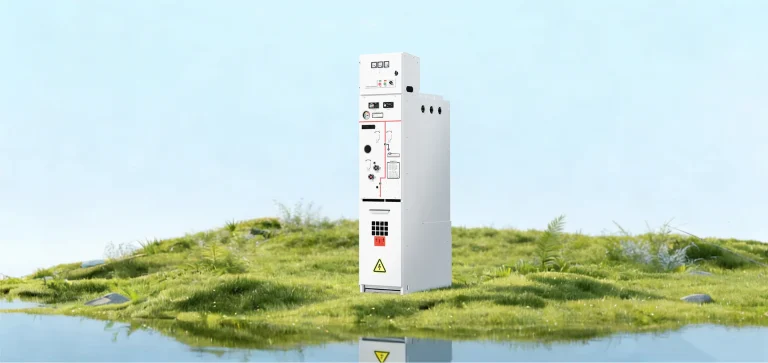

环保气体绝缘
使用干燥空气、氮气或混合气体等环保介质，替代传统的SF6气体，减少温室效应。

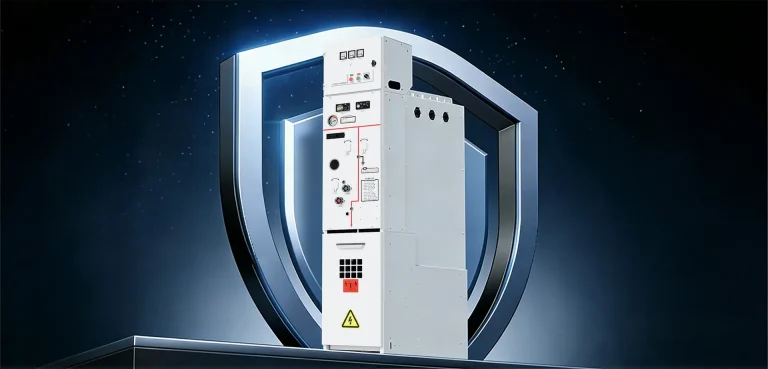

高可靠性
具备高机械和电气性能，确保长期稳定运行。
模块化设计
采用模块化结构，便于安装、维护和扩展。

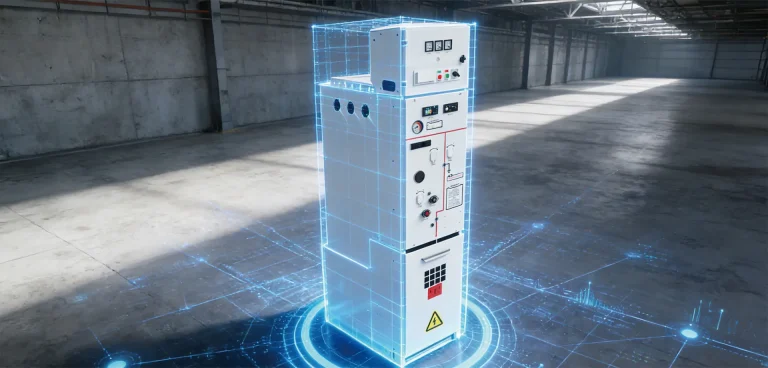

智能化
可集成智能监控系统，实现远程监控和故障诊断。

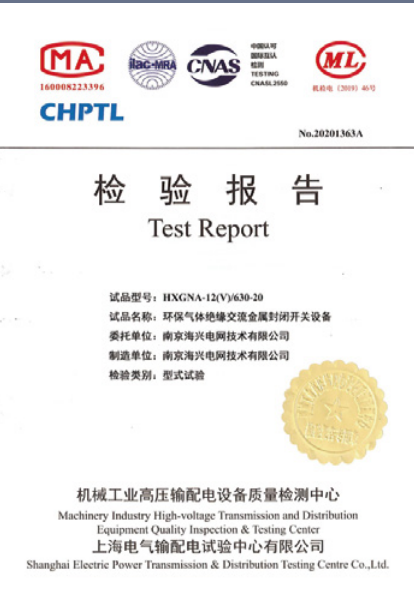

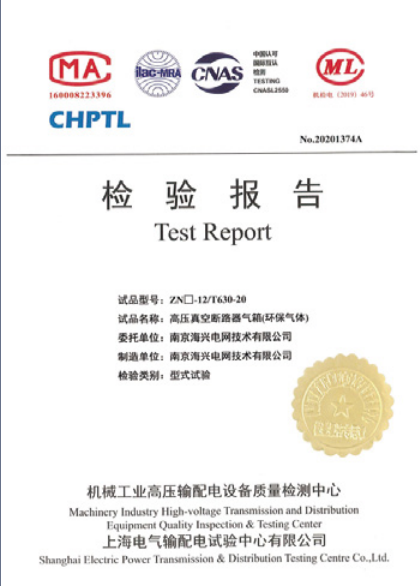

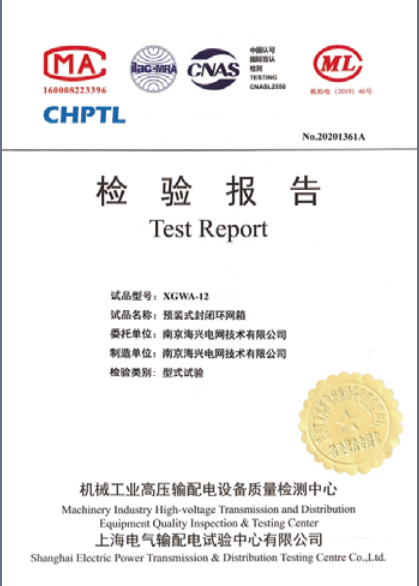

产品资质
成功案例
环保气体绝缘环网柜 HXGNA-12
HXGNA-12
产品参数表
| 技术参数 | 12KV断路器 |
| 额定电压kV | 12 |
| 额定电流A | 630 |
| 额定频率HZ | 50 |
| 额定短路开断电流KA | 20 |
| 相对地/相间kV | 42 |
| 断口间kV | 48 |
| 相对地/相间kV | 75 |
| 断口间kV | 85 |
| 额定短时耐受电流及持续时间kA/S | 20/4 |
| 额定峰值耐受电流kA | 50 |
| 额定短路关合电流kA | 50 |
| 机械寿命times | 20000 |
配套DTU技术参数
| 项目 | 配置 |
| 电源 | AC/DC220V+后备电源 |
| AC/DC110V+后备电源 | |
| 最大监控数量 | 数字量输入通道:105 |
| 交流模拟量输入通道:56 | |
| 直流模拟量输入通道:2 | |
| 数字量输出通道:34 | |
| 线路/开关监控数量:16 | |
| 通信接口 | 2路以太网、4路RS232/RS485 |
| DLT634.5101、DLT634.5104、MOdBUS.DNP3.0 | |
| 继电保护 | 相间短路及单相接地故障监测 |
| 三段三相过流及两段零序过流、重合闸、后加速 | |
| 故障录波 | 采样频率:6.4KHz、1128点/周波 |
| 周波数量可配，Comtrade 1999标准格式 | |
| 历史数据存储 | 事件顺序记录、遥控操作记录 |
| 负荷曲线、定点及极值纪录 | |
| 故障录波记录 | |
| 信息安全 | 专用安全芯片硬件加密 |
| X.509标准格式SM2数字证书 | |
| 性能指标 | 模拟量精度:电压电流0.5%，其他1% |
| 遥信分辨率:2ms |
产品尺寸与包装
| 名称 | 设备尺寸 |
| 设备尺寸 | 1500*1100*2000 |
| 包装方式 | 木钢边箱 |
| 包装尺寸(mm) | 1900*1500*2200 |
| 包装重量(kg) | 650 |
| 环保气体绝缘环网柜(以三间隔拼柜为例) | 20尺柜可以装量 长宽高:5.89*2.39*2.69m罗 |
| 40尺柜可以装量 长宽高:12.03*2.35*2.69m |
