工商业电磁水表
泽联工商业电磁水表是一款基于电磁感应原理，具备双向计量、多参数集成监测与多通信方式的高精度智能水表，专为工商业贸易计量与智慧水务管理设计。
多电极结构
采用段码液晶屏
超低压损
双向计量
多种通讯方式
密封防护设计
产品描述

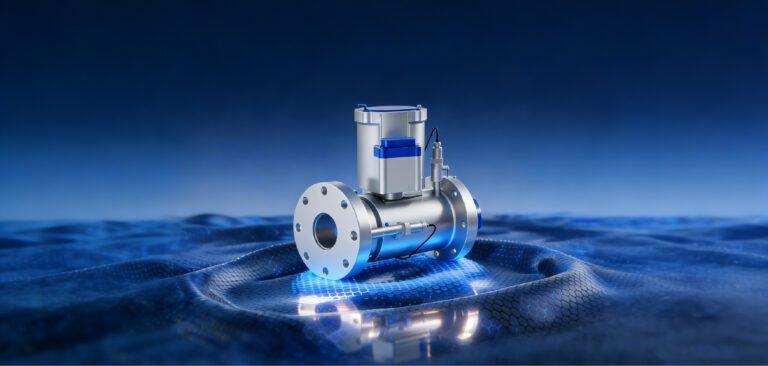

工商业电磁水表是采用法拉第电磁感应原理的速度型水表，适用于工商用户贸易计量、城市用水、给排水、水利工程等行业，采用高品质测量电极，计量精度高、可靠性强、耐腐蚀，支持双向计量、多种无线远传通讯技术，满足管网漏损监测要求。
该款产品对水质要求低，适用于各种安装环境，可结合数据采集系统为供水企业提供精细化管理解决方案。
多电极结构
工作稳定，测量精度高，抗干扰能力强。

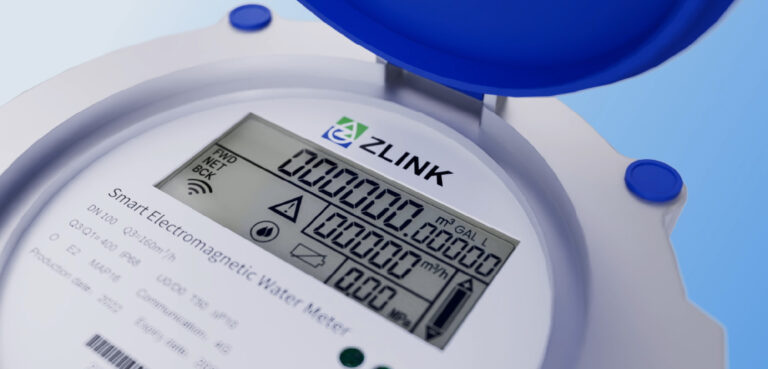

采用段码液晶屏
显示累积流量、瞬时流量、流速等参数。

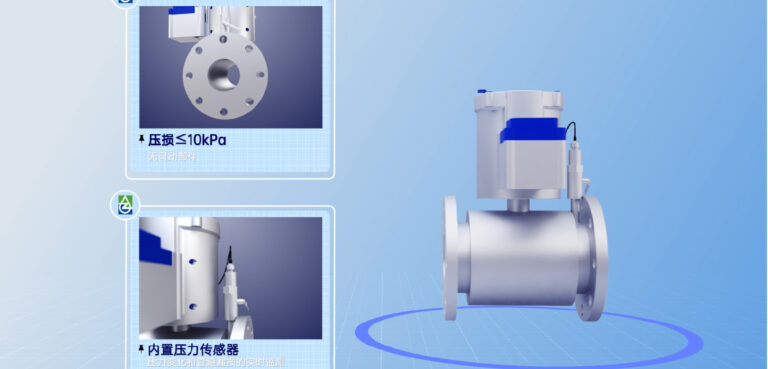

超低压损
通径设计，节能减耗。

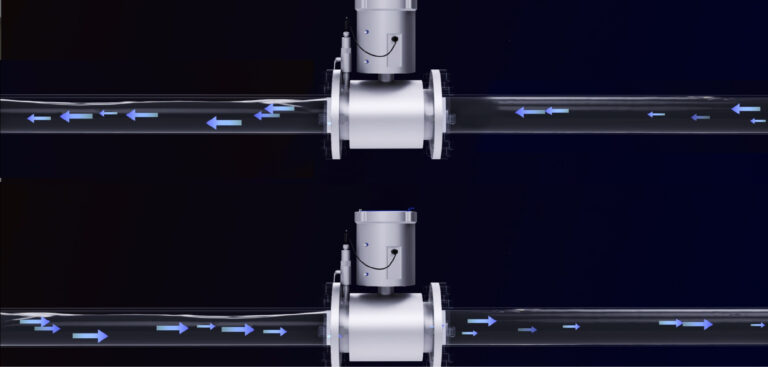

双向计量
适用于存在逆流的用水场景，综合流量显示，避免纠纷。

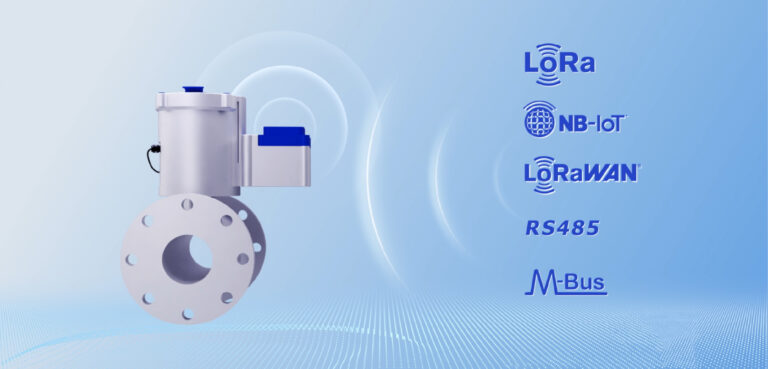

多种通讯方式
具有RS485、GPRS或NB-IoT数据远传等功能。

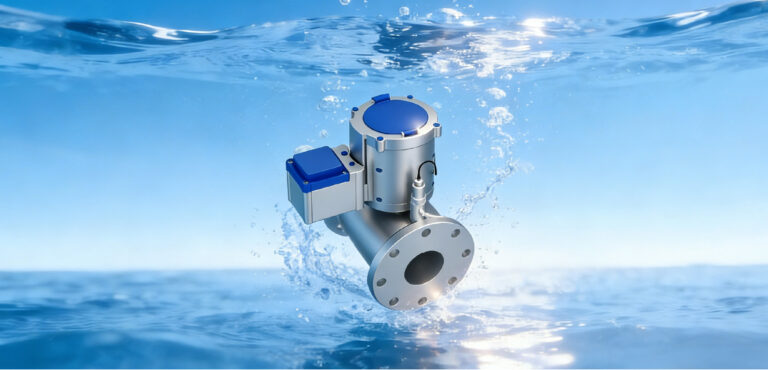

密封防护设计
IP68，可长期在水下工作。
成功案例

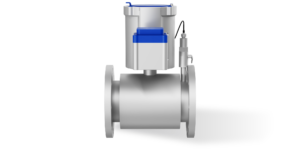

工商业电磁水表
HXW510
技术参数
| 性能 | 技术参数 |
| 口 径 | DN40～DN300 |
| 连接方式 | 法兰连接 |
| 公称压力 | 1.0MPa、1.6MPa可选 |
| 温度等级 | T50 |
| 环境温度 | -25℃～55℃ |
| 测量精度 | 常规2级，1级可选 |
| 量程比 | R160、R250、R400、R630可选 |
| 电极材质 | 316L不锈钢 |
| 管道及法兰材质 | 304不锈钢 |
| 管道衬里材质 | 聚氟乙烯ETFE、天然橡胶NR、聚四氟乙烯PTFE可选 |
| 转换器壳体材质 | 不锈钢 |
| 防护等级 | IP68 |
| 电源 | 3.6V 锂电池供电 |
| 通讯方式 | 无输出（仅表头显示）、RS485(Modbus 协议）、GPRS、NB-loT可选 |
| 天线形式 | 无天线、一体式天线、分体式天线可选 |
| 自诊断报警 | 空管报警、励磁报警、反向报警、流量上下限报警、压力报警、温度报警、主板存储故障报警、显示板存储故障报警等 |
| 流场敏感度等级 | U5 D3 |
| 压力损失等级 | Δp25 |
| 环境等级 | E2级 0级 |
| 数据存储功能 | 滚动式存储3000条历史数据，最小存储时间单位可配 |
表体外型尺寸及重量
| 公称口径(mm) | 外形尺寸L(mm) | 外形尺寸H(mm) | 法兰外径D(mm) | 法兰孔距K(mm) | 法兰孔径×数量 | 法兰密封面d(mm) | 法兰密封面f(mm) | 重量(kg) |
| 40 | 200 | 343 | 150 | 110 | 4-Φ18 | 88 | 2 | 19.7 |
| 50 | 200 | 353 | 165 | 125 | 4-Φ18 | 102 | 2 | 22.2 |
| 65 | 200 | 368 | 185 | 145 | 8-Φ18 | 122 | 2 | 24.3 |
| 80 | 200 | 383 | 200 | 160 | 8-Φ18 | 138 | 2 | 27.1 |
| 100 | 250 | 403 | 220 | 180 | 8-Φ18 | 158 | 2 | 32.3 |
| 125 | 250 | 423 | 250 | 210 | 8-Φ18 | 188 | 2 | 38.7 |
| 150 | 300 | 458 | 285 | 240 | 8-Φ22 | 212 | 2 | 47.6 |
| 200 | 350 | 503 | 340 | 295 | 12-Φ22 | 268 | 2 | 57.3 |
| 250 | 450 | 573 | 405 | 355 | 12-Φ26 | 320 | 2 | 78.9 |
| 300 | 500 | 623 | 460 | 410 | 12-Φ26 | 378 | 2 | 103.3 |
