集装箱式箱变
集装箱式变电站：将高低压设备、变压器等集成于可移动钢箱的成套配电装置。
一体化集成设计
模块化结构
节能环保
智能化运维
产品描述
集装箱箱变，全称为集装箱式变电站，是一种将高压开关设备、配电变压器、低压开关设备、电能计量设备以及无功补偿装置等有机地组合在一起，并安装在一个密闭的、可移动的钢结构箱体内的成套配电装置。它适用于额定电压6-10/0.4kV、24/0.4kV、40.5/0.4kV三相交流系统中，作为线路和分配电能之用。

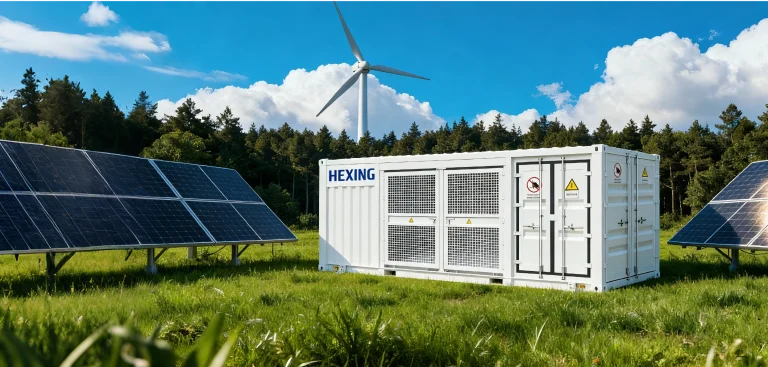

一体化集成设计
变压器、高低压配电设备、智能监控系统集成于标准集装箱内，实现“即插即用”，大幅缩短现场安装周期。

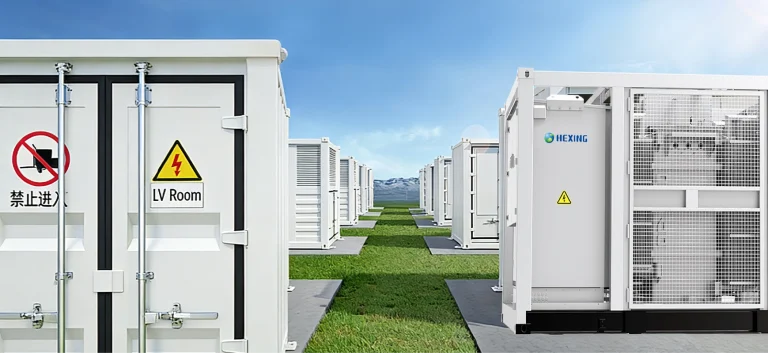

模块化结构
内部设备采用模块化拼装，支持定制化排列组合，适配不同容量与功能需求(如光伏、储能并网、风电)。
节能环保
采用环保型防腐处理工艺，生产环节低污染、低能耗。

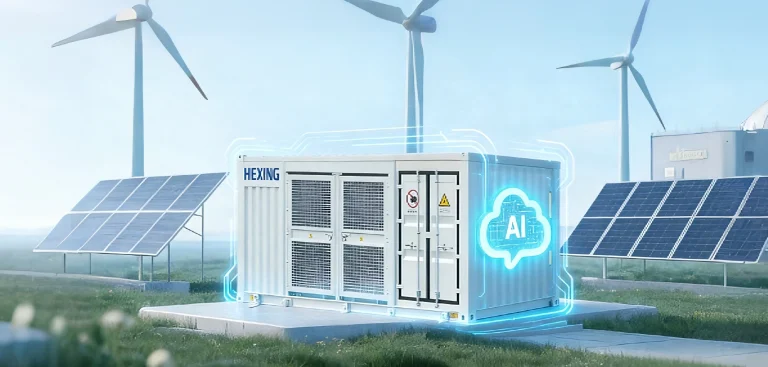

智能化运维
可配置智能箱变测控装置，对箱变内电气设备进行测量和保护，实现产品运行数据实时监测。
成功案例

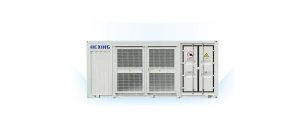

集装箱式箱变
YB-12/24/40.5kV
YB-12kV
| 项目 | 参数 |
| 额定电压 kV | 12 |
| 额定频率 Hz | 50/60 |
| 额定容量 kVA | 100~2500 |
| 额定工频耐受电压 kV | 高压柜 42 |
| 隔离断口 48 | |
| 变压器 35 | |
| 额定雷电冲击耐受电压 kV | 高压柜 75 |
| 隔离断口 85 | |
| 变压器 75 | |
| 高压侧配置 | 12kV 环网柜 |
| 变压器类别 | 油浸式(干式可选) |
| 低压侧配置 | 低压固定开关柜(0.4/0.8kV) |
| 设备尺寸 (LWH) | 6058*2438*2591 mm |
| 外箱规格 | 20 英尺标准高柜 |
YB-24kV
| 项目 | 参数 |
| 额定电压 kV | 24 |
| 额定频率 Hz | 50/60 |
| 额定容量 kVA | 100~2500 |
| 额定工频耐受电压 kV | 相对地及相同 65 |
| 隔离断口 79 | |
| 变压器 55 | |
| 额定雷电冲击耐受电压 kV | 高压柜 125 |
| 隔离断口 145 | |
| 变压器 125 | |
| 高压侧配置 | 24kV 环网柜 |
| 变压器类别 | 油浸式(干式可选) |
| 低压侧配置 | 低压固定开关柜(0.4/0.8kV) |
| 设备尺寸 (LWH) | 6058*2438*2591 mm |
| 外箱规格 | 20 英尺标准高柜 |
YB-40.5kV
| 项目 | 参数 | |
| 额定电压 kV | 40.5 | |
| 额定频率 Hz | 50/60 | |
| 额定容量 kVA | 1000~6300 | |
| 额定工频耐受电压 kV | 高压柜 | 95 |
| 隔离断口 | 118 | |
| 变压器 | 85 | |
| 额定雷电冲击耐受电压 kV | 高压柜 | 185 |
| 隔离断口 | 215 | |
| 变压器 | 200 | |
| 高压侧配置 | 40.5kV 环网柜 | |
| 变压器类别 | 油浸式(干式可选) | |
| 低压侧配置 | 低压固定开关柜(0.4/0.8kV) | |
| 设备尺寸 (LWH) | 6058*2438*2896 mm | |
| 外箱规格 | 20 英尺标准高柜 |
