ABB授权柜
MDmax ST:ABB授权模块化多功能低压开关柜,经完全型式试验,适配多领域,兼具数字化监测与稳定运行。

结构坚固易维护

功能单元多元适配

操作安全直观

控制方案完善可靠

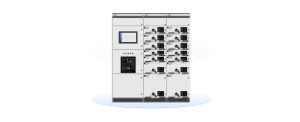

产品描述
MDmax ST 是 ABB 授权生产、经完全型式试验(TTA)的组合式多功能低压开关柜,采用模块化设计理念,集成配电、无功功率补偿、电动机控制等多元功能,涵盖抽屉式、可移式、插入式等多种功能单元,可灵活适配发电厂、石油化工、轨交、建筑等多领域户内配电需求,兼具数字化监测与稳定运行特性。

结构坚固易维护
骨架采用覆铝锌板双折边技术,兼具高强度与耐腐蚀性能,稳定性更优。水平母线区顶盖支持拆卸,便于母线安装、检修及后期维护操作。

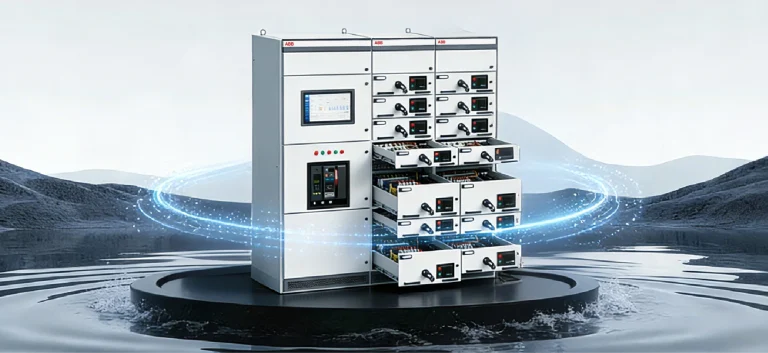

功能单元多元适配
涵盖抽屉式、可移式、插入式三种功能单元,灵活匹配不同配电场景需求。抽屉式结构设计紧凑,最高可装配36回路,大幅提升空间利用率。

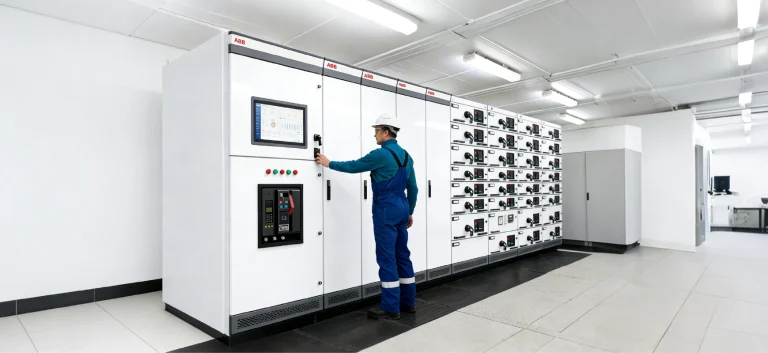

操作安全直观
抽屉回路支持三位置转换,转换过程中不降低防护等级,保障操作安全性。抽屉可移部件具备精准位置定位功能,搭配声、光、字三重指示,状态清晰可辨。

控制方案完善可靠
提供完善的抽屉式电操回路解决方案,满足自动化控制与远程操作需求,适配多元应用场景。

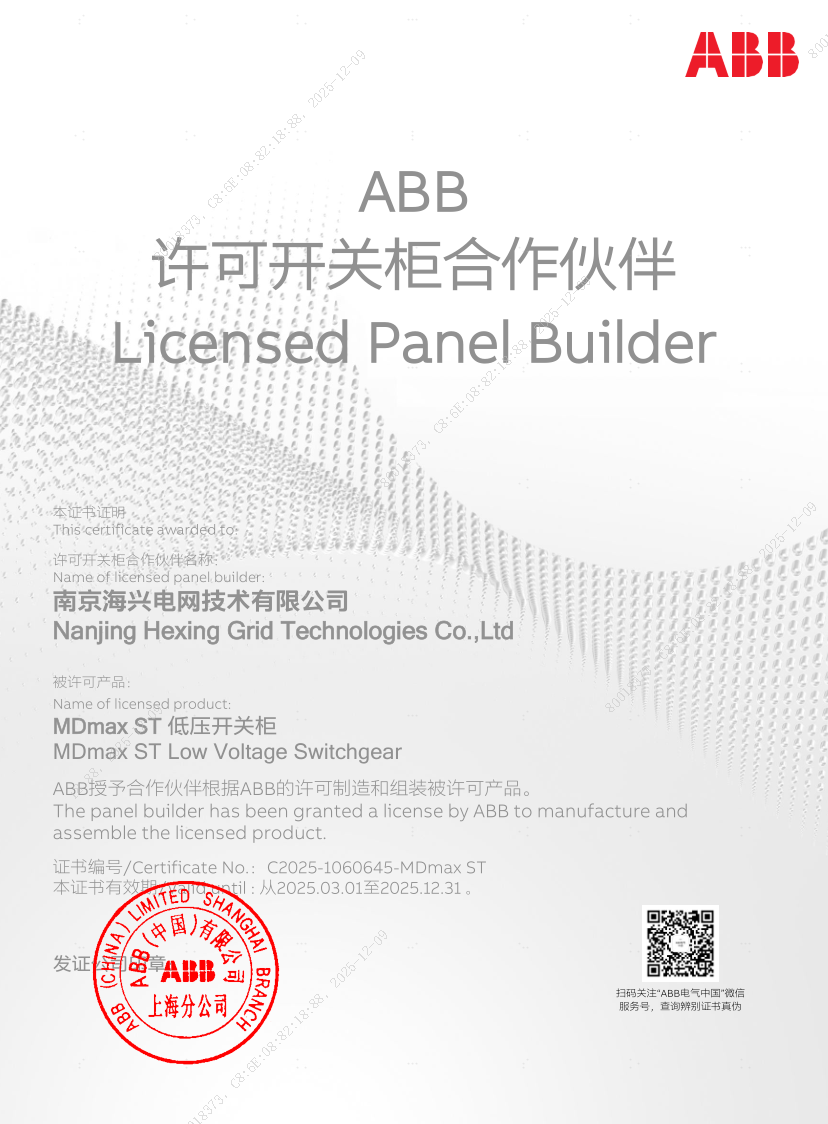

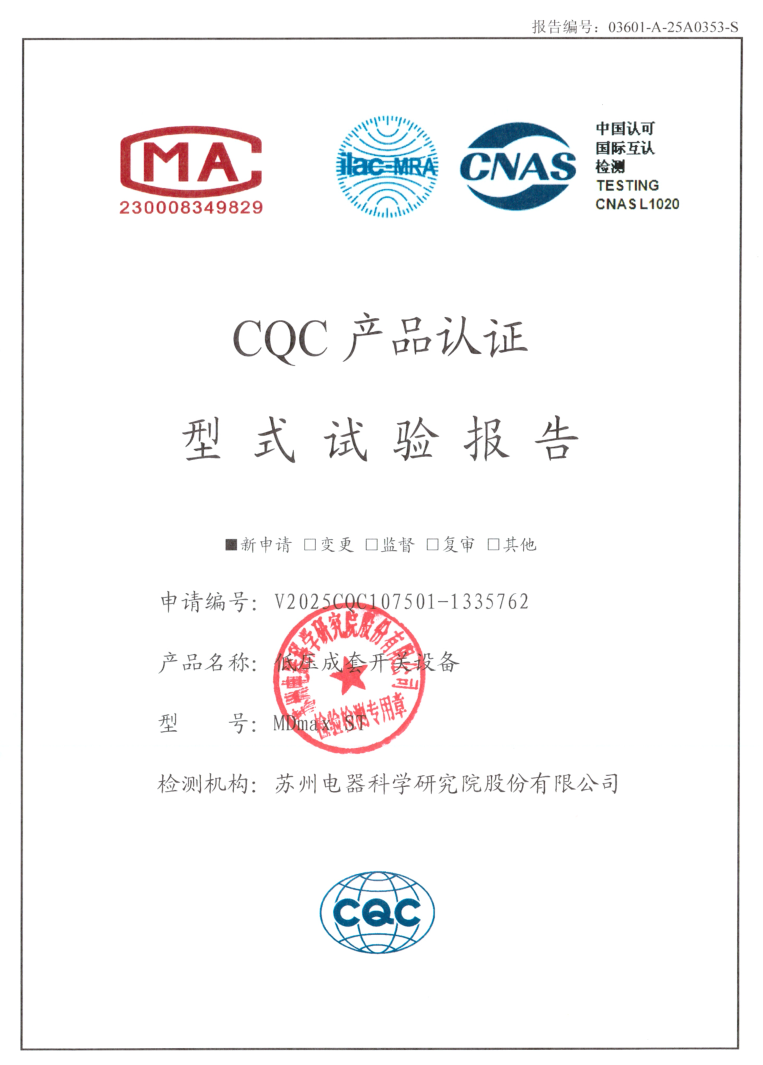

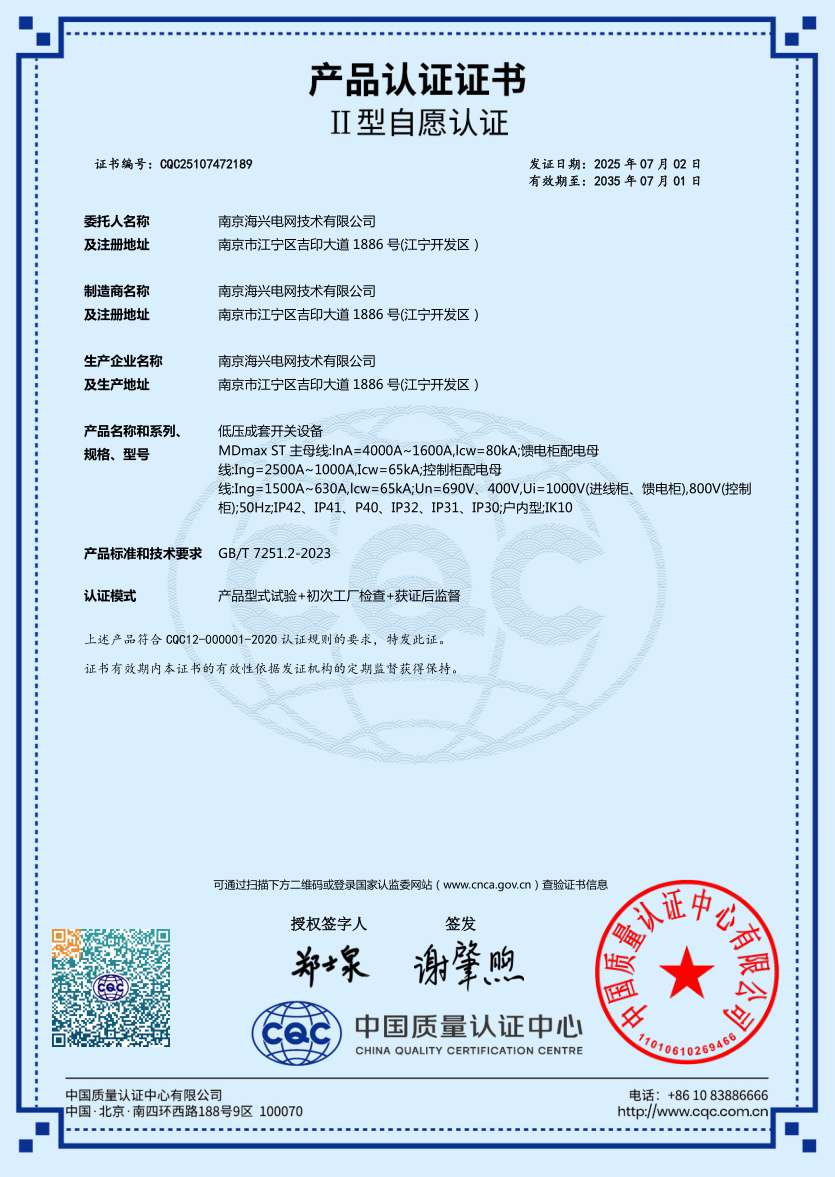

产品资质
成功案例
ABB授权柜
MDmax ST
技术参数
| 项目 | ABB授权柜MDmax | 参数 | |
| 额定电压 | 额定工作电压 | 690V | |
| 额定绝缘电压 | 1000V(进线柜、馈电柜)、800V(控制柜) | ||
| 额定冲击耐受电压 | 12kV(进线柜、馈电柜)、8kV(控制柜) | ||
| 额定电流 | 主母线 | 额定电流 | 1600A |
| 额定峰值耐受电流 | 63kA | ||
| 额定短时耐受电流 | 30kA | ||
| 控制柜配电母线 | 额定电流 | 800A | |
| 额定峰值耐受电流 | 63kA | ||
| 额定短时耐受电流 | 30kA | ||
| 配(馈)电柜配电母线 | 额定电流 | 800A | |
| 额定峰值耐受电流 | 63kA | ||
| 额定短时耐受电流 | 30kA | ||
| 额定频率 | 50Hz | ||
| 防护等级 | IP42 |
