72/96型盘表
针对高低压配电柜等电力监控需求的智能仪表。

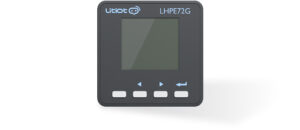

产品描述
多功能盘装表以工业银微处理器为核心，处理速度高，具有很高的性价比。 其作为标准件安装与高低压配电柜申，是针对电力监控需求而设计的智能仪表，能高精度测量电力参数：电压、 有功功率、 无功功率、 视在功率、 频率、 功率因数、 相角，以及正反向有无功电能等。 采用MODBUS-RTU协议通讯，带开关量输入和继电器输出实现断路器开关的“遥信”和“遥控”的功能。采用高亮度LED/LCD显示界面，通过接键来实现参数设置和控制，非常适用于实时电力监控系统。
成功案例
72/96型盘表

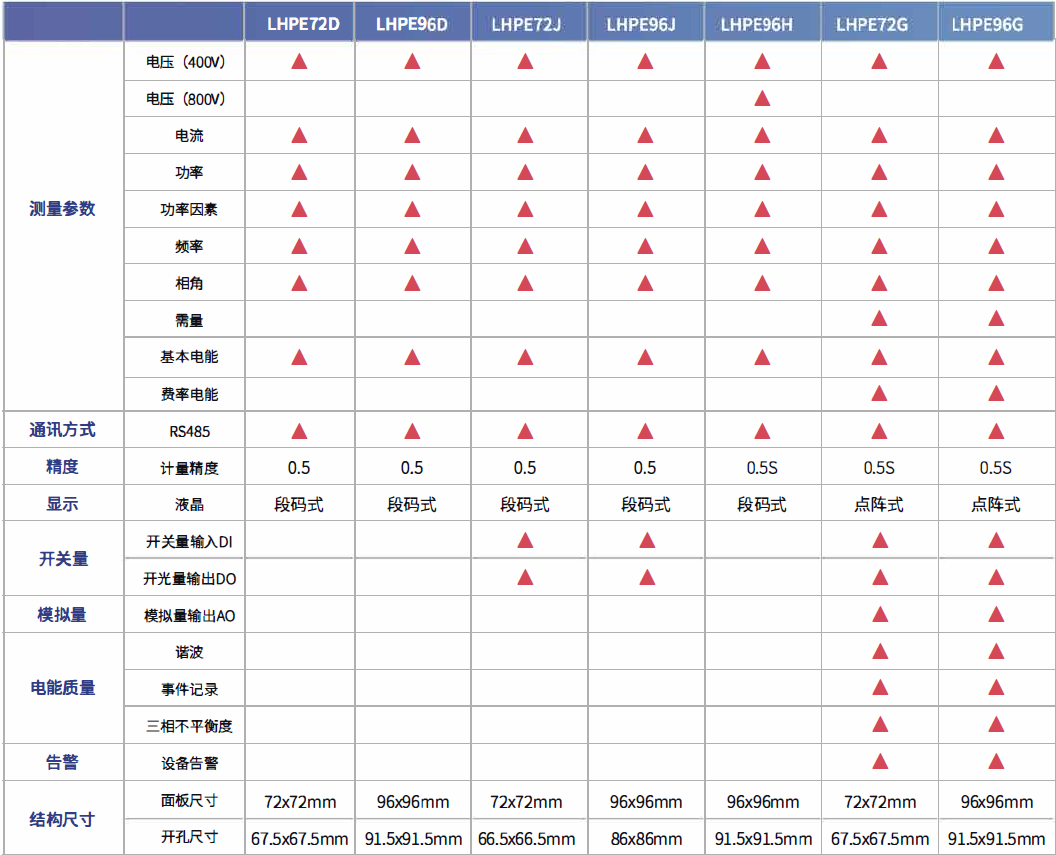

LHPE72J | LHPE72G | LHPE96J | LHPE96G
LHPE72J、LHPE72G、LHPE96J、LHPE96G CE
| 项目 | 技术要求 |
| 供电电源 | 85V~265V AC/DC 功耗:<2W |
| 额定电压Un | 3x220V/380V(400V)，3x57.7V/100V(100V)，3X380/660V，3x460/800V测量范围:20V~1.2Un 过负荷:1.2倍额定值(连续)，2倍额定值(1秒) 功耗:<0.5VA(每相) |
| 额定电流 | 5A、1A 测量范围:4%ln~1.2ln 过负荷:1.2倍额定值(连续)，10倍额定值(1秒) 功耗:<0.5VA(每相) |
| 电网频率 | 50或60Hz |
| 开关量输入(DI) | 可选2路 |
| 开关量输出(DO) | 可选2路电磁式继电器输出 5A，250VAC/30VDC寿命:10000次 |
| 精度等级 | 有功0.5级,无功2级 |
| 通讯接口 | 接口:RS-485 通讯接口 协议:Modbus RTU 速率：1200, 2400, 4800, 9600, 19200, 38400波特率 外壳防护等级 IP52 |
| 环境温度 | -25°C~70°C |
| 存储温度 | -40°C~85°C |
| 相对湿度 | 5%~95%(无冷凝) |
| 海拔高度 | <3000米 |
